부품 또는 조립품 모델에서 여러 하위 사례가 허용됩니다. 동시에 이들 모두를 활성화할 수도 있습니다.
선형 버클링, 초기 응력 정적, 초기 응력 법선 모드 및 비선형 버클링의 해석 유형에 대한 모델 정의를 완료하려면 여러 하위 사례가 필수적이며 기본적으로 수행됩니다.

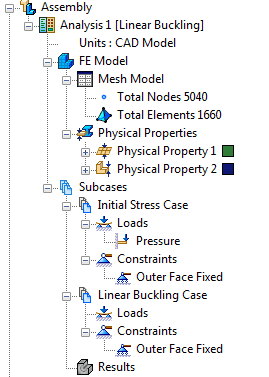

위의 그림에 표시된 것처럼 하위 사례 1(Initial Stress Case)에는 구속조건 및 하중이 있지만 하위 사례 2(Linear Buckling Case)에는 하중이 없고 동일한 구속조건이 있습니다. 이 유형의 정의는 선형 및 비선형 버클링 해석에 필요하며 기본적으로 수행됩니다.
하위 사례 2는 하위 사례 1과 다른 하중을 가질 수 있지만 구속조건은 동일합니다. 동일한 구속조건이 있는 부품에서 여러 하중 사례를 사용하는 정적 해석에서 유용할 수 있습니다.
Autodesk Nastran은 모든 하위 사례를 해석하고 단일 해석에서 결과를 계산합니다.
다음에 액세스하려면 하위 사례 X(하위 사례 하위 수준)를 마우스 오른쪽 버튼으로 클릭합니다.
- 편집: 하위 사례의 컨텐츠를 편집하는 다른 방법을 제공합니다. 하위 사례에 추가될 개별 영역에서 하중 및 구속조건을 선택할 수 있습니다.
- 복사: 선택한 하위 사례를 복사합니다.
- 붙여넣기: 선택한 하위 사례를 붙여넣습니다.
- 이름 바꾸기: 이 옵션을 사용하면 일반적으로 하위 사례 1의 이름을 바꿀 수 있습니다.
- 활성화: 이 전환을 사용하면 하위 사례를 활성화할 수 있습니다.
- 삭제: 선택한 하위 사례를 삭제합니다.
- SPC 요약: 이 옵션을 사용하면 단일 점 구속조건 출력이 요청된 경우에만 SPC(단일 점 구속조건) 힘 및 모멘트 요약을 수행할 수 있습니다.
