SPC 요약: 단일 점 구속조건 출력이 요청되면 SPC(단일 점 구속조건) 힘 및 모멘트 요약을 수행할 수 있습니다.
- 유형: 힘 및 모멘트 옵션은 단일 점 구속조건에서 반력과 반작용 모멘트를 각각 계산할 때 사용할 수 있습니다.
- 선택한 엔티티: 모서리, 정점 및 면을 선택하여 단일 점 구속력에 대해 요약할 수 있습니다.
- 하위 사례: 이 옵션을 사용하면 하위 사례를 선택하여 힘 요약을 얻을 수 있습니다.

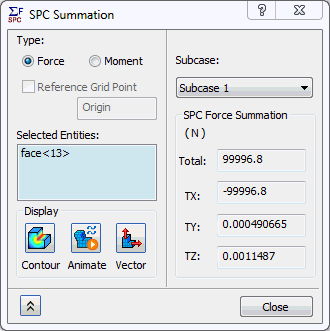

- SPC 힘 요약: 유형이 힘인 경우 선택한 엔티티의 전체, TX, TY 및 TZ SPC 힘 요약을 제공합니다.

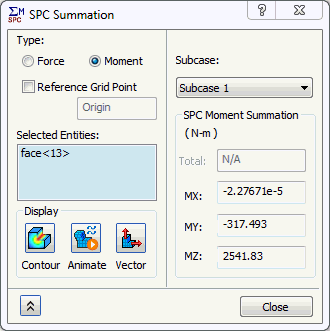

- SPC 모멘트 요약: 참조 그리드 점을 선택할 수 있는 옵션이 제공되며, 선택 취소 모드에서는 원점이지만, 선택 모드에서는 참조 그리드 점을 정의할 수 있습니다. 또한 유형이 모멘트인 경우 선택한 엔티티의 MX, MY 및 MZ SPC 모멘트 요약이 제공됩니다.
- 표시: 선택한 하위 사례 결과를 위해 윤곽선, 애니메이션 및 벡터 옵션을 제공합니다.
