작성된 모든 재질은 모델 트리의 재질에서 그룹화되고 물리적 특성에서 부품에 할당될 수 있습니다.

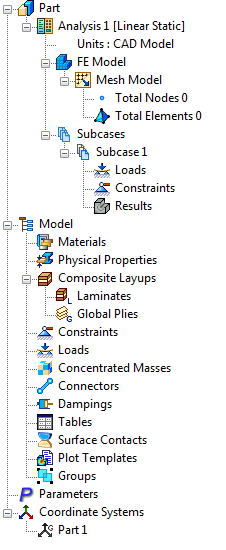

부품

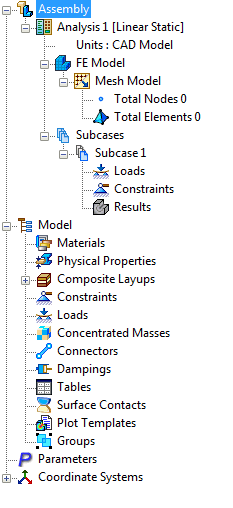

조립품

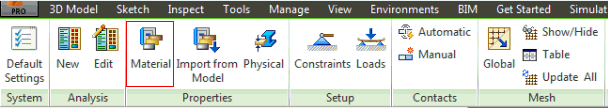

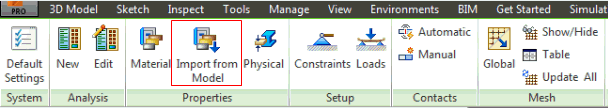

재질 버튼 또는 리본의 특성 패널 아래에 있는 모델에서 가져오기 버튼을 클릭하여 아래 창을 엽니다. 또한 트리에서 재질을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택하여 동일한 양식을 열 수 있습니다.

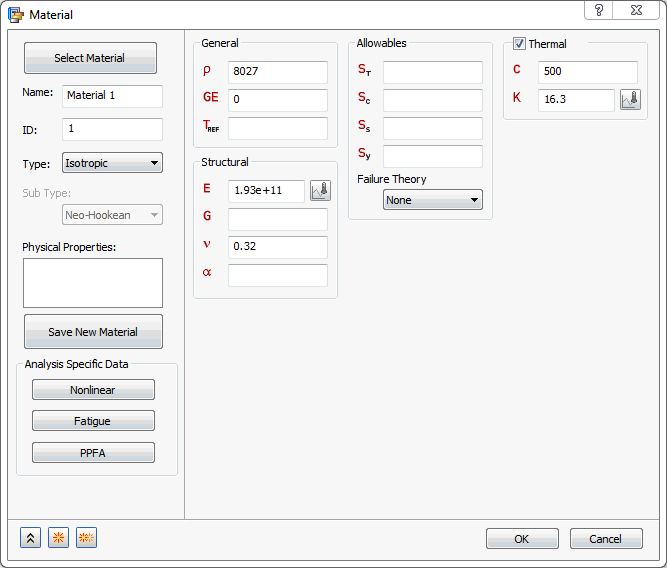

다음 섹션은 재질 양식에서 사용할 수 있습니다.
- 재질 선택: Autodesk Inventor 재질 라이브러리를 자동으로 로드합니다. 다른 재질 데이터베이스를 선택할 경우 데이터베이스 로드를 클릭합니다.
- 데이터베이스 로드: C:₩Program Files₩Autodesk₩Nastran In-CAD\Materials 폴더에 있는 NEi_Materials.sldmat라고 하는 재질 라이브러리의 사본에 액세스할 수 있습니다.

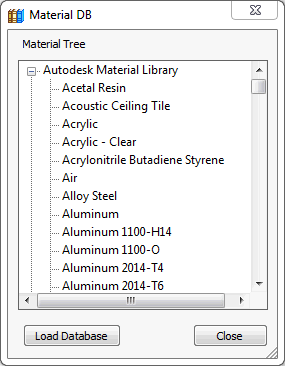

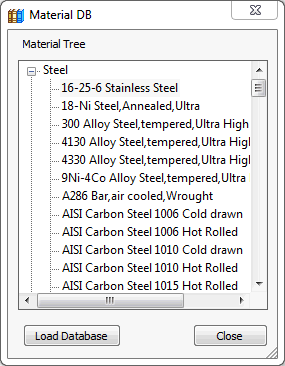

- 재질 라이브러리가 로드되면 아래 이미지와 같이 별도의 창에 있는 비선형 데이터를 포함하여 사용 가능한 모든 재질(등방성)로 재질 트리가 채워집니다. 로드되면 그룹(예: 강철) 왼쪽에 있는 + 기호를 클릭한 다음 아래 그림과 같이 해당 그룹에서 사용 가능한 강철 유형을 클릭합니다.
- 16-25-6 스테인레스 스틸을 클릭하면 특성이 구조, 열 및 경우에 따라 허용값 아래의 재질 양식에 있는 해당 특성 필드에 채워집니다. 열 데이터는 열 전달 해석에 필요하지만 구조 해석에는 필요하지 않습니다.
- 이름: 이 필드에 재질에 대한 이름을 입력합니다.
- ID: 새 재질이 작성되면 각 재질 엔티티에 대해 고유하도록 재질 ID가 순차적으로 자동 업데이트됩니다.
- 유형: Autodesk Nastran In-CAD에서는 8개의 재질 유형이 지원됩니다. 등방성 재질 데이터만 재질 라이브러리에서 로드할 수 있습니다. 그러나 사용자가 고유한 재질 특성을 작성하고 저장할 수 있습니다.
- 등방성
- 직교 이방성 2D
- 직교 이방성 3D
- 이방성 3D
- 초탄성
- 니티놀
- 점탄성
- 하위 유형: 다양한 유형의 초탄성 재질(예: Neo-Hookean, Mooney-Rivlin, Yeoh, Ogden 및 다항식)을 이 풀다운 메뉴에서 선택할 수 있습니다.
- 물리적 특성: 사용 가능한 물리적 특성 리스트입니다.
- 새 재질 저장: 사용자 재질 특성(등방성 또는 직교 이방성 2D)을 작성하여 Filename.xml 또는 Filename.sldmat 라이브러리 파일에 저장할 수 있습니다.
- 해석 특정 데이터: 다음과 같은 일부 특정 해석과 관련된 일부 데이터를 정의할 수 있습니다.
- 비선형
- 피로
- PPFA
- 일반 및 구조: 선택한 재질의 특성이 포함되어 있습니다.
- 허용값: 이 섹션에서 인장 강도, 압축 강도, 전단 강도에 허용할 수 있는 값을 지정하고 관련된 실패 이론을 지정할 수 있습니다.
- 열: 구조 해석을 위해 설정 및 해제할 수 있습니다.
이 항목에 대한 자세한 내용을 보려면 페이지 하단의 링크를 클릭합니다.
