이방성 3D

유형 드롭다운에서 이방성 3D를 선택하면 일반 및 열 재질 섹션을 사용할 수 있습니다.

• 일반



  • 이방성 3D 재질에 대한 질량 밀도, 재질 댐핑 계수 및 참조 온도를 여기에 입력합니다.
  • 모든 구조 요소에 대한 질량을 자동 계산하기 위해 질량 밀도, RHO가 사용됩니다.
  • 댐핑 계수 GE를 얻으려면 임계 댐핑비 C/C0에 2.0을 곱합니다. 재질 구조 댐핑에 대해 지배적 주파수가 정의되지 않은 경우(댐핑 섹션 참조) 과도 응답 해석에서 GE가 무시됩니다.
  • TREF는 선형 솔루션에서 열 하중 계산을 위한 참조 온도로만 사용됩니다. 초기 온도 하중이 지정되면 TREF가 무시됩니다.

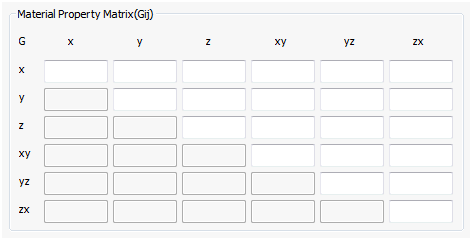

  • 재질 특성 매트릭스: 이 버튼을 클릭하면 사용자가 Gij 매트릭스 및 열팽창 계수 조건을 정의할 수 있는 다음 창이 활성화됩니다.



• 열팽창



  • 아래 첨자 1-6은 재질 좌표계의 x, y, z, xy, yz, zx를 말합니다. 응력-변형 관계는 다음과 같습니다.



• 열



  • 열 해석의 경우 사용자가 열 섹션에서 전도율 매트릭스, 비열 및 질량 밀도에 대한 값을 입력할 수 있습니다. 질량 밀도는 구조 해석뿐만 아니라 열 해석에서 요구할 수 있기 때문에 반복됩니다.
  • Kij는 전도율 매트릭스를 작성합니다.
