Autodesk Navisworks에서 기본 Revit(RVT) 파일을 직접 읽을 수 있으며 Revit 파일 내보내기를 사용하여 RVT 파일을 NWC 형식으로 변환할 수 있습니다. Autodesk Navisworks 2016 파일 내보내기 및 판독기를 사용하는 Revit 2011~2016에서 이제 그리드 선이 활성화되어 있습니다. 그리드 및 수준 개요을 참고하십시오.

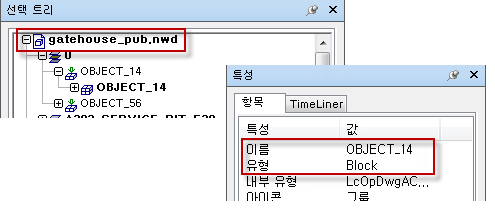

선택 트리에서 파일이 표시되는 방식을 변경하도록 Revit 파일 변환 매개변수를 구성할 수 있습니다. 예를 들어 파일을 수준별로 분할하여 최상위 수준의 파일부터 범주, 패밀리, 유형 및 인스턴스로 모형 계층을 구성할 수 있습니다. Revit 파일을 수준별로 분할하려면을 참고하십시오. 또한 Revit 파일의 경우 하위 부품은 해당 부품이 만들어진 재질에 따라 이름이 지정됩니다. 예를 들어 벽은 아스팔트 또는 알루미늄으로 구성된 하위 부품으로 분할될 수 있습니다.
Revit 2016를 사용할 경우 원래 방 형상을 사용하거나 Autodesk Navisworks의 공사 하위 부품으로 변환할 수 있는 옵션이 제공됩니다. 또한 Revit 파일 내의 방 항목의 경우 특성 창에 방 범주가 표시됩니다. 방 형상을 변환하려면을 참고하십시오.
대용량 Revit 프로젝트 파일은 Autodesk Navisworks Batch Utility를 사용하여 예약할 수도 있습니다. Batch Utility 사용을 참고하십시오.
지원되는 도면요소
- 곡선
- 면
- GeometryElement
- GeometryInstance
- 메쉬
- 폴리선
- 솔리드
