- 프로젝트 설정 트리 뷰에서 P&ID 클래스 정의를 확장합니다.
- 특성이 작성할 구성요소 또는 선과 가장 일치하는 구성요소 또는 선을 찾아서 클릭할 때까지 리스트를 계속 확장합니다.
선택한 구성요소 또는 선은 새 구성요소 정의의 템플릿으로 사용됩니다.
- 선택한 클래스 정의를 마우스 오른쪽 버튼으로 클릭합니다. 새로 만들기를 클릭합니다.

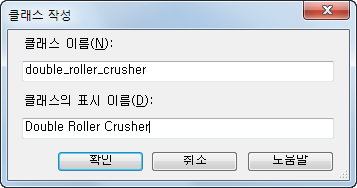

- 클래스 작성 대화상자에서 새 클래스 정의의 이름을 입력합니다.
- 확인을 클릭합니다.
- 프로젝트 설정 트리 뷰에서 새 클래스 정의가 추가된 위치를 찾을 때까지 리스트를 확장합니다. 새 구성요소 정의를 선택합니다.
- 클래스 설정 창에서 새 정의 기호 설정, 특성, 태그 형식 및 주석 스타일을 원하는 대로 변경합니다.
- 기호 아래에서 도구 팔레트에 추가를 클릭합니다.
새 클래스 정의가 활성 도구 팔레트에 추가됩니다. 새 도구는 보고서에 포함되며, 프로그램과 함께 제공된 기본 도구처럼 사용할 수 있습니다.
주:도구 작성을 클릭한 경우 도구 팔레트가 열리지 않으면 마지막에 표시된 탭의 맨 아래에 구성요소가 추가된 것입니다.
주:
이 절차를 시작하기 전에 P&ID 도구 팔레트가 표시되어 있고 활성 도구 팔레트 탭이 새 Plant 객체를 추가할 도구 팔레트 탭인지 확인합니다. 예를 들어, 도구 팔레트에 펌프를 추가하려는 경우 장비 탭이 활성화되어 있는지 확인합니다.
