FAQ: 사용자 ISO 기호를 작성하려면 어떻게 합니까?

IsoSymbolStyles.dwg에서 사용할 기존 기호를 식별할 수 없는 경우 새 기호를 작성할 수 있습니다.

새 ISO 기호를 작성하려면 먼저 IsoSymbolStyles.dwg를 열고 명령 프롬프트에 bedit를 입력하여 블록 편집기를 엽니다.

블록을 작성할 때 다음 제안 사항 및 지침을 고려하십시오.

• 밸브 블록을 열어 새 ISO 기호에 사용할 축척을 식별합니다. 모든 블록은 ISO 작성 중에 균일하게 축척됩니다(프로젝트 설정에서 축척을 설정할 수 있음).

• 해당 중심점이 있는 원점(0,0)에 있도록 블록을 그려야 합니다. 그릴 방향을 결정하려면 왼쪽에서 오른쪽으로 흐르는 파이프(아래 그림의 빨간색 대시선)에 연결할 방법을 고려합니다

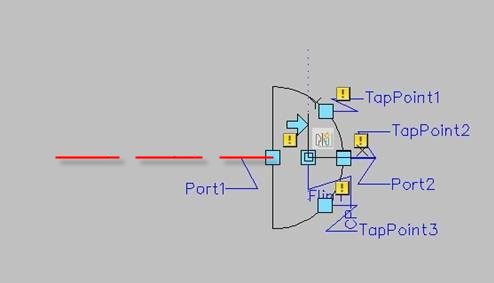

  예를 들어, 캡은 왼쪽 편평한 면이 오도록 방향이 지정됩니다.

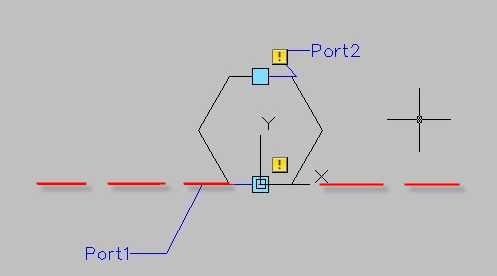

  Olet은 Port1 및 중심점이 원점에 오도록 방향이 지정됩니다. Port2는 Port1의 오른쪽이 아니라 위에 있습니다.
• 모든 연결점에 대해 Port1, Port2, Port3 등으로 시작하는 점 매개변수를 추가합니다. 예를 들어, 밸브에는 2개의 포트, 교차에는 4개의 포트, 티에는 3개의 포트가 있습니다. 정확히 Port라는 이름을 사용하고 전체 시퀀스를 포함해야 합니다. Port에 다른 용어나 언어를 사용하지 마십시오.

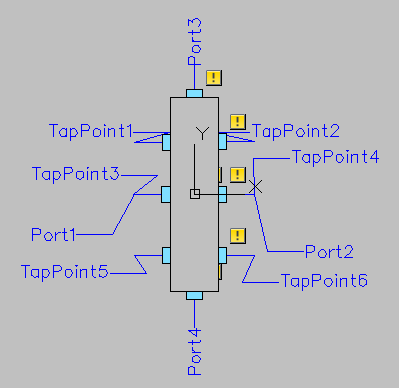

• 블록에서 탭 연결을 지원하는 경우 TapPoint1, TapPoint2 순으로 점 매개변수를 추가할 수 있습니다. 원하는 개수의 탭 점을 추가할 수 있습니다. 탭 점은 시퀀스가 아니라 위치에 따라 선택됩니다. 예를 들어, 블록에 3개의 TapPoint가 정의되어 있지만 ISO 작성 중에 하나의 탭만 필요한 경우 가장 가까운 TapPoint가 선택됩니다.

  플랜지 블록은 막힌 플랜지에서 사용되며, 6개의 TapPoint가 있습니다.

  TapPoint가 필요하지 않습니다. 블록에 정의된 TapPoint가 없지만 탭이 필요한 경우 탭 점이 자동으로 작성됩니다.

• 주석용으로 작성된 블록(예: 다이아몬드 엔클로저 주석 블록)에 객체 가리기를 추가할 수 있습니다. 이 작업은 주석이 출력 ISO의 기울이기 해치 맨 위에서 종료될 수 있기 때문에 수행됩니다. 객체 가리기는 아래에 있는 항목을 숨겨 주석의 문자를 읽을 수 있도록 합니다.

• 체크 밸브 및 흐름 화살표와 같은 흐름 종속 블록에는 동적 블록에 반전 매개변수(매개변수+동작)가 있을 수 있습니다. 이는 ISO 도면에서 반전 그립을 제공합니다. FlipX 및 FlipY라는 반전 매개변수가 사용됩니다. 흐름 화살표 또는 체크 밸브는 PCF에서 반전 그립을 사용하여 방향을 지정할 수 있는 흐름 속성을 설정합니다. 구성요소가 흐름에 종속되지 않은 경우(PCF에 흐름 속성이 없는 경우)에는 블록 정의에 반전 매개변수가 있는 경우에도 반전되지 않습니다.

  리듀서는 더 크거나 작은 끝이 인접한 구성요소와 일치하도록 반전합니다. 이 경우 왼쪽이 더 큰 리듀서를 작성한 것으로 가정합니다.

  플랜지는 플랜지 면이 플랜지 연결을 향하도록 반전합니다. 이 경우 왼쪽에 플랜지 면이 있는 플랜지를 작성한 것으로 가정합니다.

• 밸브 블록의 경우 오퍼레이터 위치(예: 중심점)에 Operator라는 점 매개변수를 추가할 수 있습니다.

• 점 매개변수 CP를 추가하여 블록 중심을 정의하는 것이 좋습니다(필수 사항은 아님).
