이러한 절차에서는 프로젝트 관리자 상황에 맞는 메뉴를 사용하여 파일에 대한 가져오기/체크 아웃 또는 체크 인을 수행합니다.
Vault 리본을 사용하여 현재 읽기 전용 도면을 체크 아웃하거나 현재 도면을 체크 인할 수도 있습니다.
프로젝트 관리자에서 파일, 폴더 또는 전체 프로젝트에 대한 가져오기/체크 아웃 또는 체크 인을 사용합니다.
새 프로젝트 도면을 작성하려면
- 프로젝트 관리자 트리 뷰에서 대상 폴더(예: P&ID 도면)를 클릭합니다.
- 새 도면을 클릭합니다.
- 파일 이름 상자에 이름을 입력합니다.
- 확인을 클릭합니다.
도면이 로컬 작업공간에 추가됩니다. - (선택 사항) 다른 Vault 프로젝트 사용자가 새 도면을 보는 경우 다음을 수행합니다.
- 프로젝트 관리자 트리 뷰에서 새 도면을 마우스 오른쪽 버튼으로 클릭합니다. Vault > 체크 인을 클릭합니다.
- 체크 인 대화상자에서 파일 체크 아웃 유지를 선택합니다.
- 확인을 클릭합니다.
Vault에서 체크 아웃된 도면을 볼 수 있습니다.
기존 Vault 프로젝트 도면을 체크 아웃하려면
- 프로젝트 관리자 트리 뷰에서 도면을 마우스 오른쪽 버튼으로 클릭합니다. Vault > 가져오기/체크 아웃을 클릭합니다.
가져오기/체크 아웃 대화상자에서 파일의 체크 아웃 열을 선택합니다. 지정한 도면 이름이 제목에 표시됩니다(COMBINED-MODELS). 도면이 다른 파일을 참조하는 경우 해당 Vault 상태도 표시됩니다.
- 도면에 다른 도면(Vault 관련 파일)에 대한 참조가 포함된 경우 다른 도면의 체크 아웃 열을 선택할 수 있습니다(이미 체크 아웃되지 않은 경우).
프로젝트 폴더에 있는 모든 도면을 체크 아웃하려면
- 프로젝트 관리자 트리 뷰에서 폴더를 마우스 오른쪽 버튼으로 클릭합니다. Vault > 가져오기/체크 아웃을 클릭합니다.
- 체크 아웃 열 상단에서 확인 아이콘을 클릭합니다. 모든 파일이 체크 아웃하기 위해 선택됩니다.
- 확인을 클릭합니다.
주: 프로젝트 관리자에서 폴더를 지정할 때 외부 참조(Vault 관련 파일)는 표시되지 않습니다.
Vault 프로젝트 도면 파일을 체크 인하려면
- 프로젝트 관리자 트리 뷰에서 도면을 마우스 오른쪽 버튼으로 클릭합니다. Vault > 체크 인을 클릭합니다.

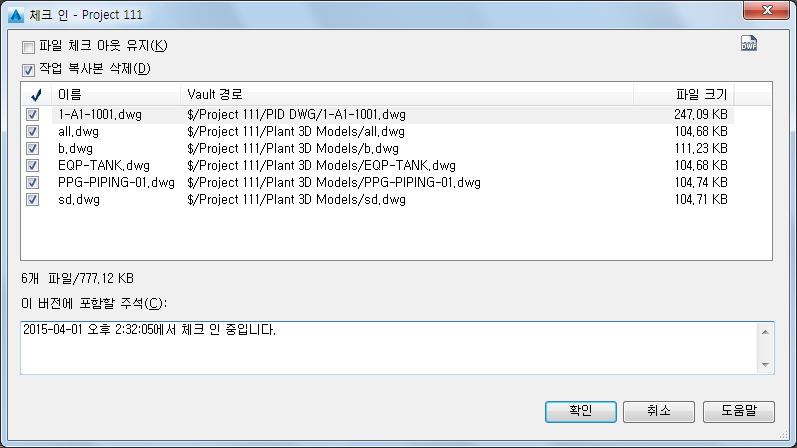

- 체크 인 대화상자가 표시됩니다.
- 체크 인하려는 도면에 다른 파일(Vault 관련 파일)에 대한 참조가 포함된 경우 추가 도면의 체크 인 열 을 선택할 수 있습니다.
- 확인을 클릭합니다.
Vault 프로젝트에서 파일 리비전을 설정하려면
체크 인된 파일의 리비전을 설정할 수 있습니다.
- 프로젝트 관리자 트리 뷰에서 도면을 마우스 오른쪽 버튼으로 클릭합니다. Vault > 새 리비전을 클릭합니다.

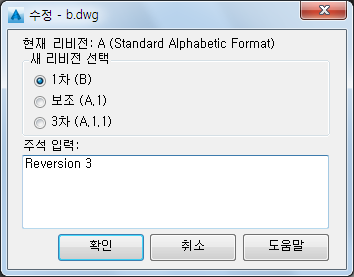

- 수정 대화상자가 표시됩니다.
- 리비전 유형(1차, 2차 또는 3차)을 지정합니다.
- (선택 사항) 주석을 입력합니다.
- 확인을 클릭합니다.
주: 레이블은 프로젝트 관리자에서 설정할 수 없습니다. 레이블은 Autodesk Vault Client(plantvaacexplorer)을 설정할 수 있습니다.
Vault 프로젝트 파일을 제거하려면
다른 사람보다 먼저 체크 아웃한 도면만 제거할 수 있습니다.
- 프로젝트 관리자 트리 뷰에서 제거할 도면을 마우스 오른쪽 버튼으로 클릭합니다. 도면 제거를 클릭합니다.
- 제거를 확인하려면 프로젝트에서 도면 제거 메시지에서 확인을 클릭합니다.
도면은 프로젝트 트리와 Vault에서 제거되지만 로컬 작업공간에서는 제거되지 않습니다.
