매핑 데이터베이스를 사용하여 Advance Steel과 Revit 간의 SMLX 단면 전송 중에 요소를 매핑합니다.
중요사항: 단면 매핑은 소프트웨어 간에 서로 다르게 이름이 지정된 단면을 인식하게 하므로, SMLX를 통해 전송하는 동안 중요합니다. 예를 들어 Advance Steel HEA400 단면은 동일한 단면이지만 Revit에서 HE400A로 정의되어 있습니다. 매핑 데이터베이스는 두 이름을 연관시키고 적절한 단면을 올바르게 가져옵니다.

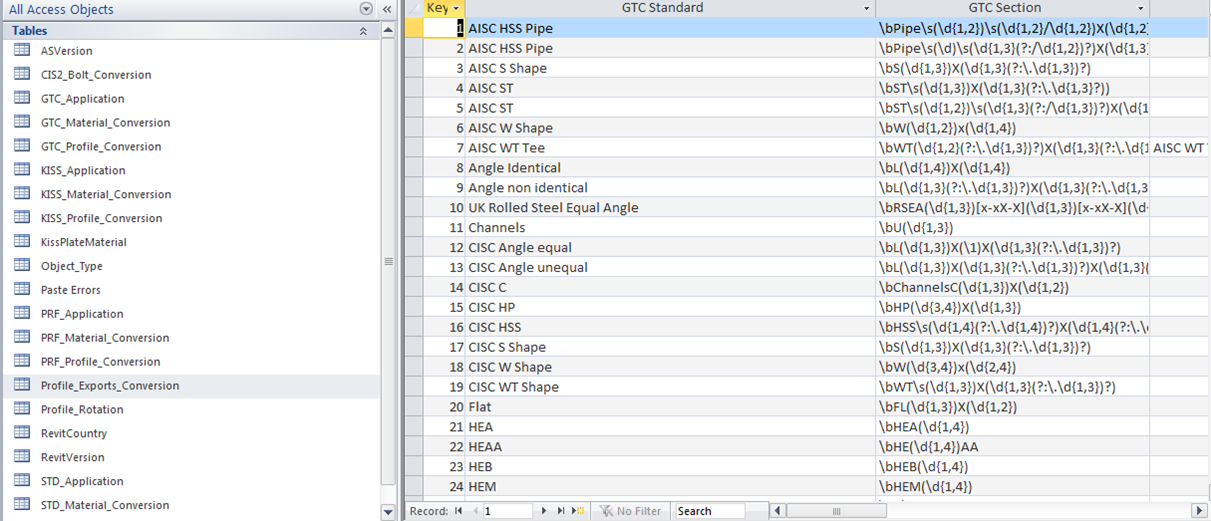

매핑 데이터베이스는 GTCMapping2016.mdb 이고 C:₩ProgramData₩Autodesk₩Advance₩Data에서 찾을 수 있습니다. 데이터베이스는 Program Data 폴더에 설치되고 데이터베이스 편집기(예: Microsoft Access)를 사용하여 액세스하고 편집할 수 있습니다. 또한 관리 도구 테이블 편집기에는 새 선 수정, 편집 등의 편집 기능이 있습니다.
데이터베이스에는 SMLX 전송, KISS 매핑, CIS2 형식에 대한 PRF 변환 및 볼트 변환과 관련된 테이블이 있습니다. 이것은 종단, 종단 회전, 볼트 및 재료에 대한 매핑 정의를 지원합니다.
.
매핑은 다음과 같이 존재할 수 있습니다.
- 일대일 매핑 - 각 단면 크기가 개별적으로 매핑됩니다.
- 규칙 기반 매핑 - (토큰을 사용하는) 특정 규칙이 한 정의 선에 있는 전체 클래스의 매핑을 허용합니다.
현재 Advance Steel Revit 확장 버전에는 미국, 영국 및 오스트레일리아 Revit 라이브러리에서 가장 많이 사용된 단면에 대한 매핑이 있습니다.
가져오기 중 Advance Steel 또는 Revit에서 요청한 모든 수동 매핑은 나중에 일대일 매핑으로 사용하기 위해 데이터베이스에 저장됩니다.

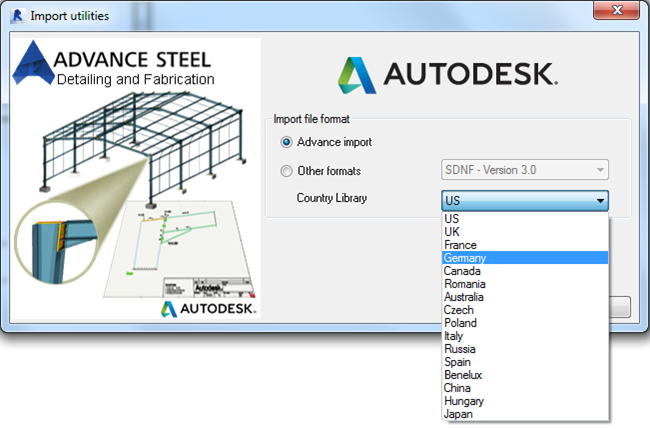

매핑 구성은 국가에 따라 다르게 작성할 수 있으므로, 가져오기/내보내기 중 특정 국가 매핑을 선택할 수 있습니다.
