결과 및 비교 대화상자에서 에너지 해석을 검토할 경우 풍배도에는 바람 속도와 방향 데이터가 그래픽으로 제공됩니다.
이 풍배도는 16개의 기본 방향을 사용합니다.
탄소 중립적 순 제로 에너지 설계를 위해서는 건물이 지역의 기후와 맞아야 합니다. 디자이너는 위치의 주요 바람 패턴을 연구하여 자연 통풍 전략에 부응하는 결정을 내림으로써 바람 터빈을 적절히 배치하고 차가운 겨울 바람으로부터 건물을 보호할 수 있습니다.
대개 디자이너는 일사 도면 및 기후 연구와 함께 풍배도를 사용하여 건물 방향을 결정합니다. 온대 기후에서 여름에 주로 남동풍이 불 경우 디자이너는 자연 통풍을 위해 창 배치를 고려할 때 이 정보를 사용할 수 있습니다.

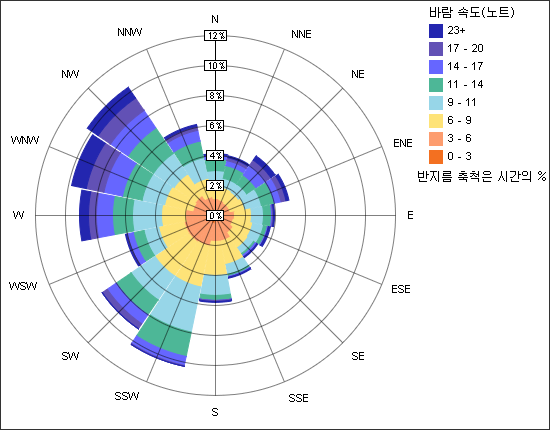

연간 풍배도(속도 분포)
이 차트에서는 각 방향에서 불어오는 바람의 빈도와 속도를 보여 줍니다.
반지름 축척에서 밖으로 이동할수록 해당 방향에서 불어오는 바람과 연관된 빈도가 증가합니다. 각 스포크는 색에 의해 바람 속도 범위로 나뉩니다. 원 주위의 각 스포크 반지름 길이는 바람이 해당 방향에서 불어오는 시간 비율입니다.
위의 샘플 속도 분포 풍배도(보스톤, 메사추세츠의 연간 풍배도)에서는 NW 및 SSW 방향에서 불어오는 바람이 가장 일반적입니다(연간 시간의 10% 이상). SSW 방향에서 부는 바람의 속도는 주로 6-9 및 9-11노트 범위(노란색과 연한 파란색)입니다.

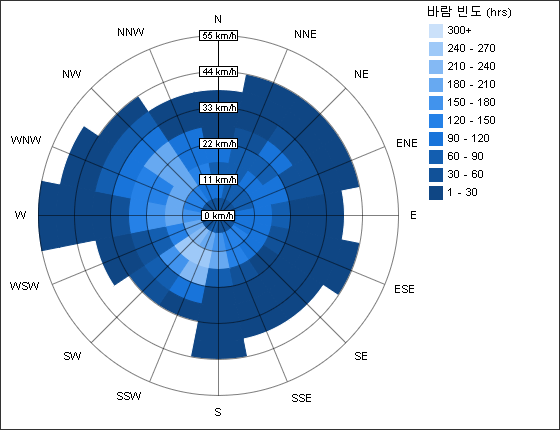

연간 풍배도(빈도 분포)
이 풍배도는 이제 반지름 축척이 시간 비율이 아닌 바람 속도를 나타낸다는 점을 제외하고, 속도 분포 풍배도와 동일한 데이터를 보여 줍니다. 또한 각 스포크의 색상이 지정된 세그먼트는 바람 속도가 아닌 시간을 나타냅니다.

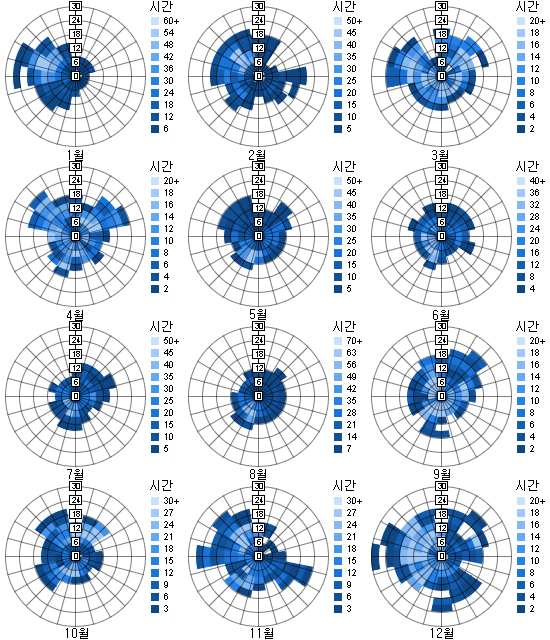

월간 풍배도
이 풍배도는 연중 월별 빈도 분포를 보여 줍니다.
