호스트와 함께 또는 호스트 없이 면하중 스케치

구조 바닥 또는 구조 벽에 면하중을 스케치합니다.

1. 해석 탭해석 모델 패널 (하중)을 클릭합니다.
2. 수정 | 하중 배치 탭하중 패널 (면하중)을 클릭합니다.
3. 특성 팔레트에서 하중 케이스에 대해 값을 선택합니다.
4. 좌표계 매개변수에서 프로젝트 또는 작업 기준면을 선택합니다.

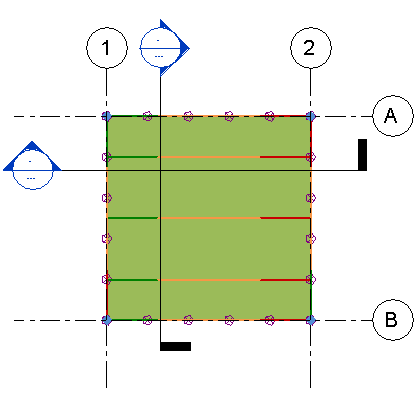

5. 모델에서 적절하게 면하중을 스케치합니다. 예를 들어 직사각형 스케치 도구를 선택하고 바닥 코너를 클릭합니다.

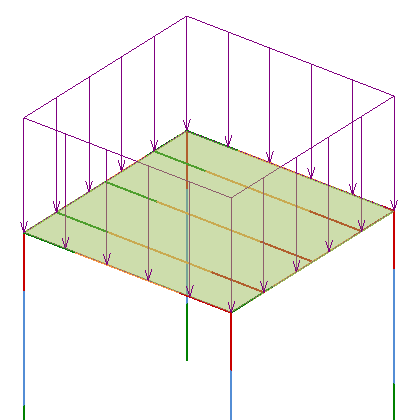

   주: 하중 기호는 다음 그림의 면하중 표현과 같이 3D 해석 뷰 또는 입면도에서 화살표 선으로 표시됩니다.


호스트된 면하중 배치

호스트 하중를 배치하는 경우 해석 모델만 선택할 수 있습니다. 구성요소의 실제 형상에는 하중이 적용되지 않습니다.

1. 스케치 작업을 마치면 면하중 경계 작성 탭면하중 패널(면하중 마침)을 클릭합니다.
2. 해석 탭해석 모델 패널 (하중)을 클릭합니다.
3. 수정 | 하중 배치 탭하중 패널 (호스트된 면하중)을 클릭합니다.
4. 특성 팔레트에서 하중 케이스에 대해 값을 선택합니다.
5. 좌표계 매개변수에 대해 프로젝트 또는 호스트 로컬 좌표계를 선택합니다.
6. 구조 바닥과 같이 하중 인스턴스(instance)를 배치할 구성요소를 선택합니다. 면하중은 요소의 한도에 적용됩니다.
