에너지 설정 대화상자의 이러한 매개변수가 에너지 해석 모델을 정의하는 데 유용한 방식에 대해 알아보고 해당 매개변수가 정확성 및 처리 시간에 미치는 영향을 이해합니다.
에너지 해석을 수행할 준비가 되면 에너지 설정 대화상자에서 매개변수를 정의합니다. 해석 공간 해상도 매개변수 및 해석 표면 해상도 매개변수는 에너지 해석 모델을 생성하는 알고리즘에서 사용하는 중요한 정보를 제공합니다.
에너지 설정 대화상자를 열려면 해석 탭
에너지 해석 패널에너지 설정을 클릭합니다.
건물 요소 사용, 개념 매스 사용 또는 개념 매스 및 건물 요소 사용 매개변수는 해석 모드를 사용하여 수행된 에너지 해석에 적용됩니다.
해석 공간 해상도 매개변수 및 해석 표면 해상도 매개변수에 대한 기본값은 대부분의 Revit 모델에 대한 에너지 모델 정확성과 처리 시간을 최적으로 균형 조정하도록 결정되었습니다. 그러나 Revit 모델 크기, 복잡도 및 품질이 광범위하게 다를 수 있으므로, 때때로 이는 정확성을 높이거나 에너지 모델의 처리 시간을 줄이기 위해 이러한 매개변수를 수정하는 것이 유용할 수 있습니다.
해석 공간 해상도
에너지 모델 정확도 및 처리 시간에 영향을 미치는 기본 매개변수입니다. 이는 에너지 모델 공간 식별 시 무시되는 Revit 요소 간의 최소 간격 거리를 정의합니다.
해석 공간 해상도 매개변수의 경우:
- 기본값 = 18인치(457.2mm)
- 최소값 = 6인치(152.4mm)
- 최대값 = 10피트(3048mm)
에너지 모델 공간 식별 시 무시될 수 있는 Revit 요소 간 최대 거리는 해석 공간 해상도 설정의 2배입니다.
이 개념은 다음과 같이 설명할 수 있습니다.

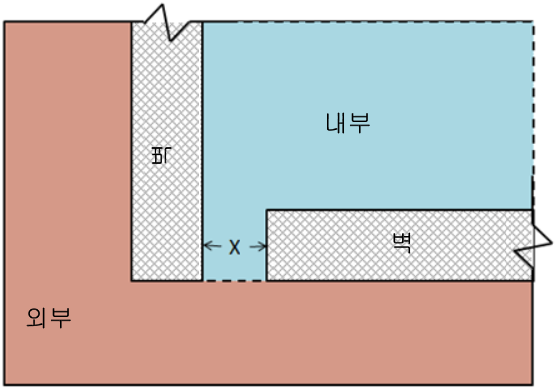

실내 공간의 경계가 되는 두 벽의 평면뷰(두 벽 사이의 간격은 치수 X)
해석 공간 해상도 = 18인치(457.2mm)인 경우
- X < 18"일 경우 간격이 무시되고 에너지 모델 공간이 작성됩니다.
- X > 18" 및 < 36"(914.4mm)일 경우 해당 간격이 무시되거나 무시되지 않을 수 있습니다.
- X > 36"일 경우 해당 간격이 무시되지 않고 에너지 모델 공간이 작성되지 않습니다.
해석 표면 해상도
이 매개변수는 알고리즘 기능이 개별 해석 표면을 찾을 수 있도록 합니다. 이는 에너지 모델에 포함할 모든 표면의 최소 치수보다 작아야 합니다.
해석 표면 해상도 매개변수의 경우:
- 기본값 = 12인치(304.8mm)
- 최소값 = 3인치(76.2mm)
- 최대값 = 10피트(3048mm)
이 개념은 다음과 같이 설명할 수 있습니다.

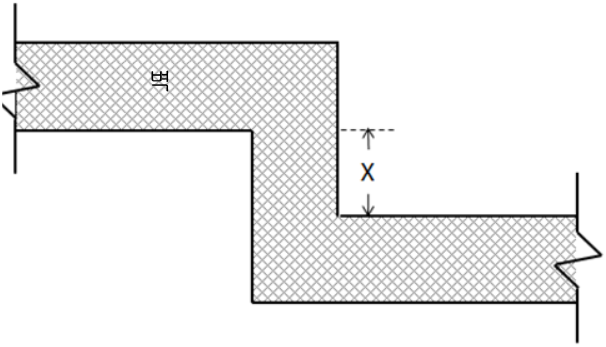

치수 단면이 포함된 벽의 평면뷰
해석 표면 해상도 = 12인치(304.8mm)인 경우
- X < 12"일 경우 이 벽 단면의 에너지 모델 표면이 작성되지 않습니다.
- X > 12" 및 X < 24"(609.6mm)일 경우 이 벽 단면의 에너지 모델 표면이 작성되거나 작성되지 않을 수 있습니다.
- X > 24"일 경우 이 벽 단면의 에너지 모델 표면이 작성됩니다.
정확성과 처리 시간 균형 조정
해석 공간 해상도 및 해석 표면 해상도에 대한 값을 줄이면 에너지 모델을 작성하는 데 필요한 처리 시간이 크게 늘어납니다.
이러한 매개변수의 값을 증가시키면 에너지 모델을 작성하는 데 필요한 처리 시간이 크게 절감됩니다.
이러한 값을 줄여도 반드시 에너지 모델이 더 정확해지지는 않습니다. 예를 들어, 해석 공간 해상도 값을 낮추면 Revit 요소 간에 존재하는 간격이 작아져, 에너지 모델에서 일부 공간이 누락될 수 있습니다. 여러 모델에서 다른 값으로 실험하여 이러한 매개변수의 작동 방식을 이해하십시오.
