Revit에서 객체 식별에 사용되는 대부분의 용어는 일반적인 산업 표준 용어입니다. 그러나 일부 용어는 Revit에 따라 다르므로 이러한 용어를 이해하는 것이 소프트웨어를 이해하는 데 중요합니다.
- 제동자: 흐름 체적을 제어하는 데 사용됩니다.
- 데이터 패널: 시스템 유형이 데이터, 전화, 보안, 화재 경보, 간호사 호출, 컨트롤 및 통신인 커넥터에 장치를 연결하는 데 사용되는 패널입니다.
- 덕트가 장착된 장비: 연기 탐지기, 스팀 발생기가 있습니다.
- 엘보: 구부림 또는 엘보 유형 장치가 있습니다.
- 엔트리: 유체가 시스템으로 들어가는 지점으로 루버, 그릴, 유입망이 있습니다.
- 장비: 일반 장비입니다.
- 출구: 유체가 시스템을 나가는 지점입니다.
- 팬 및 시스템 상호작용 AHU, 인라인 팬이 있습니다.
- 후드: 부엌, 연구실 또는 기타 배기 후드가 있습니다.
- 접합: 3개 이상의 세그먼트가 교차하는 부분(T자형, 교차, 와이)입니다.

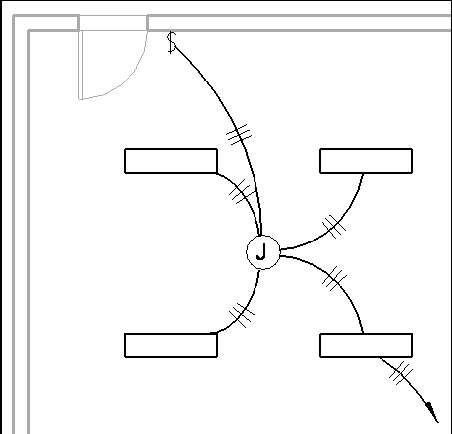

- 배선함: 일반적으로 배선이 장치를 통해 연결되는 배선 관리 장치입니다. 이미지에 표시된 대로 자동으로 생성된 배선이 배선함을 통해 분기됩니다.
- 일반: 리셉터클, 화재 경보 구성요소, 조명 설비와 같은 장치입니다.
- 장애: 인라인 필터처럼 압력 강하의 원인이 되는 요소입니다.
- 배전반: 시스템 유형 값이 전력인 커넥터에 장치/장비를 연결하고 분기 회로 유형 일람표를 생성하는 데 사용됩니다.
- 스위치 보드: 시스템 유형 값이 전력인 커넥터에 장치/장비를 연결하고 분기 회로 유형 일람표를 생성하는 데 사용됩니다.
- 변압기: 전압이 다른 배전반 및/또는 스위치 보드를 상호 연결하는 데 사용됩니다.
- 변환: 모양 또는 크기 변경을 나타냅니다.
- 정의 안 됨: 특정 기능이 없습니다.
- 밸브: 밸브 및 유사 액세서리입니다.
