커넥터는 패밀리를 통한 흐름을 지정하기 위해 서로 연결할 수 있습니다.
링크된 커넥터는 시스템 유형이 전역으로 설정될 경우에만 영향을 미치며, 이는 댐퍼, 밸브 및 펌프와 같은 장치 및 인라인 구성요소에 공통적입니다. 기본적으로 Revit은 커넥터가 링크된 경우 시스템 유형, 흐름 방향 및 흐름 값을 식별하려고 합니다.
시스템 동작이 한 커넥터에서 다른 커넥터로 전달하도록 할 때 이 명령을 사용합니다. 또한 커넥터를 링크하면 시설물을 시스템에서 인라인 구성요소로 사용할 수 있습니다. 예를 들어, 파이프 장치에 유체 또는 공기 흐름을 저장하기 위한 매개변수가 없으므로, 파이프 장치에 대한 커넥터를 링크할 때 Revit은 장치를 통해 시스템 정보를 전달합니다.
- 패밀리 편집기에서 링크할 커넥터가 포함된 뷰를 엽니다.
- 커넥터를 선택합니다.
- 수정 | 커넥터 요소 탭
커넥터 링크 패널
(커넥터 링크)를 클릭합니다. 그런 다음 첫 번째 커넥터에 링크할 커넥터를 선택합니다. - 링크된 커넥터 중 하나를 선택합니다.

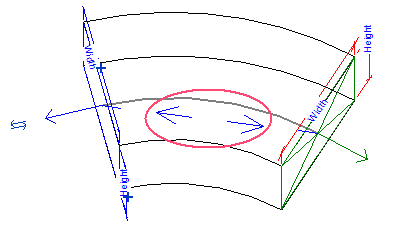

커넥터 사이에 표시되는 화살표는 링크를 나타냅니다.
