회로 이름 지정

회로 이름은 지정된 회로 번호와 명명 규칙을 사용하여 패널 일람표에 표시됩니다.

위상별 옵션은 위상별 회로 이름 지정에 대해 3개의 전기 설정과 함께 작동합니다. 위상별을 선택한 경우 이 설정을 변경하면 회로 이름 지정에 변경사항이 적용됩니다. 예를 들어, A, B 및 C 레이블이 R, S 및 T로 변경될 수 있습니다.

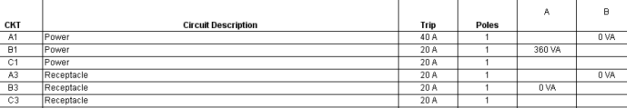

위상별 회로 이름 지정

위상별 회로 이름 지정은 일반적으로 1열 분기 패널과 스위치 보드에 사용됩니다.

주: 회로 이름은 패널 일람표, 일반 일람표 및 회로 특성에 표시됩니다.

1. 도면 영역에서 패널을 선택합니다.
2. 전기 시설물 수정 탭 특성을 클릭합니다.
3. 특성 팔레트의 전기 - 회로에서 회로 이름 지정 값을 클릭하고 명명 규칙을 선택합니다.

   패널 이름, 접두어, 표준 및 위상별 회로 명명 규칙을 사용할 수 있습니다.

표준
1	2
3	4
5	6

패널 이름
P1-C1	P1-C2
P1-C3	P1-C4
P1-C5	P1-C6

위상별
R1	R2
S1	S2
T1	T2
