두 개의 구조 요소 사이에 선을 스케치하여 가새를 작성합니다. 예를 들어 가새는 구조 기둥과 구조 보 사이에 나타날 수 있습니다.
평면뷰나 프레임 입면뷰에 가새를 추가할 수 있습니다.
프레임 입면뷰에서 가새를 추가하려면
- 프레임 입면뷰를 엽니다.
- 필요한 경우, Revit 프로그램 그룹의 라이브러리 폴더 아래에 있는 Structural/Framing 폴더에서 추가 가새를 로드합니다.
- 구조 탭
구조 패널
가새를 클릭합니다. - 특성 팔레트의 유형 선택기 드롭다운에서 적절한 가새를 선택합니다.
- 가새를 모델에 추가하기 전에 가새 특성을 편집하려면 특성 팔레트를 클릭합니다.
- 도면 영역에서 구조 기둥과 같이 가새를 시작할 스냅 점을 하이라이트합니다. 클릭하여 시작점을 배치합니다.

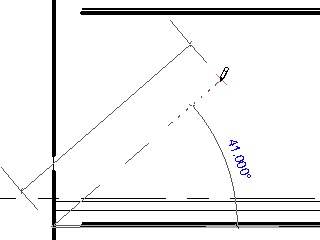

스냅하여 가새 시작
- 포인터를 대각선 방향으로 이동하여 가새를 스케치하고 커서를 다른 구조 요소 근처에 배치하여 스냅합니다. 클릭하여 끝점을 배치합니다.
프레임 입면뷰의 가새 샘플
평면뷰에서 가새를 추가하려면
- 평면뷰를 엽니다.
- 구조 탭구조 패널 가새를 클릭합니다.
- 옵션 막대에서 시작 레벨과 간격띄우기 거리, 끝 레벨 및 간격띄우기 거리를 지정합니다.
- 프로젝트에서 가새의 시작점과 끝점을 클릭합니다.
