보 도구를 사용하여 보의 개별 인스턴스(instance)를 스케치합니다.
- 구조 탭
구조 패널
(보)을 클릭합니다. - 옵션 막대에서 다음을 수행합니다.
- 현재 레벨이 아닌 다른 작업 기준면이 필요한 경우 배치 기준면을 지정합니다.
- 보의 구조적 용도를 지정합니다.
- 뷰에서 다른 구조 요소에 스냅하려면 3D 스냅을 선택합니다. 현재 작업 기준면 외부에서 보를 스케치할 수 있습니다. 예를 들어 3D 스냅을 사용할 수 있는 경우 지붕 보는 고도에 관계없이 기둥의 상단으로 스냅됩니다.
- 보를 연속으로 계속 배치하려면 체인을 선택합니다. 보 배치에서 다시 클릭하면 다음 보가 시작됩니다. 보 배치 체인을 완료하려면 Esc 키를 누릅니다.

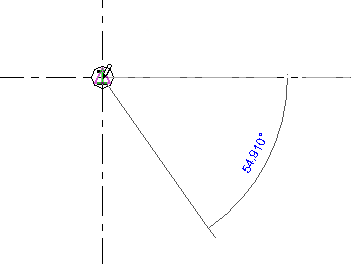

- 도면 영역에서 시작점과 끝점을 클릭하여 보를 스케치합니다. 보를 스케치할 때 커서가 다른 구조 요소(예: 중심 기둥 또는 벽 중심선)로 스냅됩니다. 상태 막대는 커서가 스냅되는 위치에 표시됩니다.
스케치하면서 보의 정확한 길이를 지정하려면 시작 지점을 클릭하고 확장 방향으로 커서를 이동하십시오. 원하는 길이 입력을 시작하고 Enter 키를 눌러 보를 배치합니다.
