솔리드 양식으로 형상 절단

솔리드 양식으로 양식 형상을 절단합니다.

솔리드를 사용하여 형상을 절단할 때 겹치는 영역이 제거되고 인접한 솔리드는 그대로 유지됩니다. 솔리드 양식은 다음 솔리드만 절단합니다.

• 양식 요소
• 분할된 표면이 있는 양식
• 형상 조합이 있는 양식
• 매스작업 편집기 내부의 패밀리 인스턴스(instance)

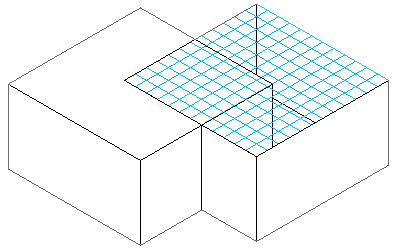

1. 두 개의 인접 솔리드 양식을 작성합니다.


   이 예에서 잘리는 솔리드 양식에는 분할된 표면이 있어 절단 관계의 작용 방식을 더 잘 보여줍니다. 분할된 표면이 없어도 절단을 완료할 수 있습니다.

2. 수정 탭형상 패널(절단)을 클릭합니다.

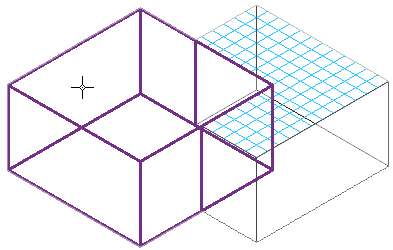

3. 절단될 솔리드 양식을 선택합니다.

4. 절단할 솔리드 양식을 선택합니다.

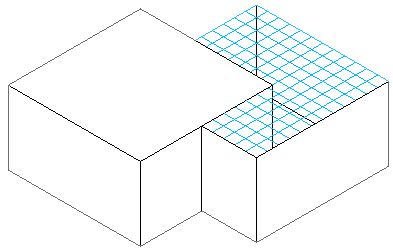

   솔리드가 적합하게 절단됩니다. 두 개의 양식을 편집하고 절단 관계를 유지할 수 있습니다.


   주: 솔리드 절단 형상 매스를 프로젝트로 가져오면 개별 솔리드와 상호 작용할 수 없습니다. 마찬가지로 솔리드 절단 형상에 적용된 레벨이 있는 경우 프로젝트 환경에서 인식되지 않습니다.
