일반 스케치 도구를 사용하여 면적에 적용되는 선조립 시트의 시스템에 대한 경계를 정의합니다.
- 구조 탭
철근 배근 패널
(구조 선조립 영역)을 클릭합니다. - 선조립 영역을 수신할 바닥, 벽 또는 기초 슬래브를 선택합니다.
- 수정 | 선조립 경계 작성 탭그리기 패널
(경계선)을 클릭합니다. - 닫힌 루프를 스케치합니다.

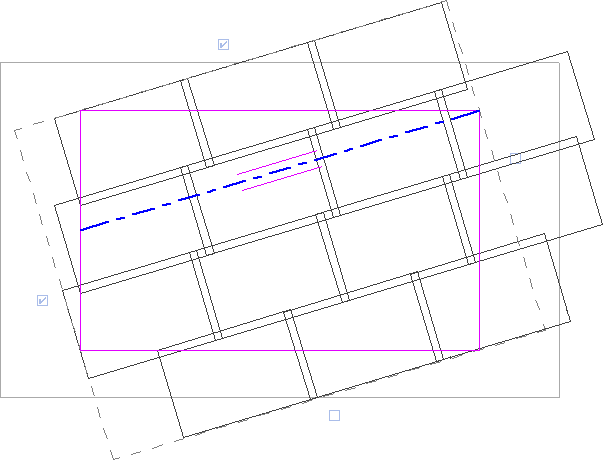

주: 평행선 기호는 선조립 영역의 주근 방향 모서리를 나타냅니다. 스케치 모드에서는 이 영역의 주근 방향을 변경할 수 있습니다. 선조립 영역의 주근 방향은 선조립 시트 회전을 결정하므로 매우 중요합니다. 선조립 시트 내 주근 와이어는 주근 방향과 평행합니다. 각 선조립 영역에는 모서리 컨트롤이 포함된 직사각형 외피(파선)가 있습니다. - 선조립 시트 배치의 시작/종료 모서리를 결정할 컨트롤을 선택합니다.

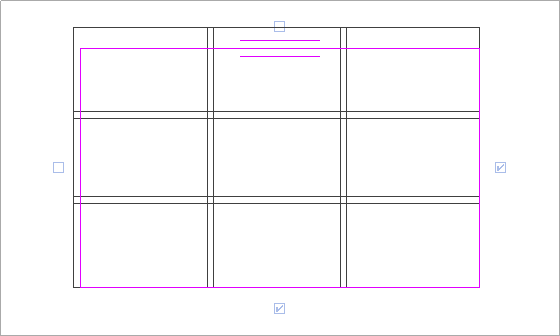

이러한 컨트롤을 사용하여 선조립 시트 정렬 및 겹친 이음 값을 지정할 수 있습니다. 올바른 선조립 시트 배치를 작성하려면 두 개 이상의 인접한 컨트롤을 선택해야 합니다. 선조립 시트 배치는 선조립 시트를 선조립 경계에 맞게 조정합니다. 선조립 시트는 호스트의 스케치된 경계 및 개구부에 의해 절단됩니다.
주: 선조립 철근 배근의 그래픽 매개변수를 변경하려면 뷰 탭그래픽 패널
(가시성 그래픽)을 클릭하여 구조 선조립 영역 또는 구조 선조립 철근 배근 아래에 있는 매개변수를 수정합니다. - 선조립 영역 특성 팔레트의 시공 섹션에서 겹친 이음 위치를 선택합니다.
- 수정 | 선조립 경계 작성 탭모드 패널
(편집 모드 마침)을 클릭합니다. - 완성된 스케치 위에 기호 및 태그를 자동으로 배치하려면 선조립 영역 특성 팔레트의 ID 데이터 아래에 있는 뷰의 새 부재에 태그 지정 매개변수에서 올바른 뷰를 선택합니다.

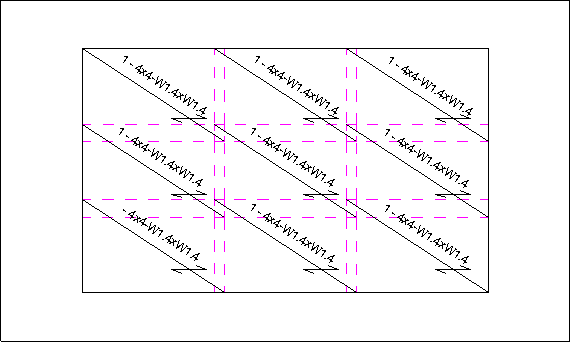

Revit은 각 선조립 시트마다 개별적으로 선조립 철근 배근 기호 및 태그를 배치합니다.
