고온 압연 강철 단면 모양 상세 치수

구조 프레임 요소의 단면 모양 상세 및 연결 매개변수 값을 검토하고 수정합니다.

이러한 특성은 요소의 단면 모양 패밀리 카테고리 매개변수에서 작성됩니다.

단면 모양	사용 가능한 모양 상세 매개변수

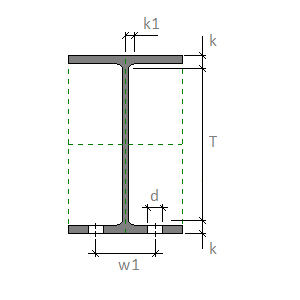

I-모양 평행 플랜지	T. 웹 높이 지우기: 모깎기의 웹 돌출부 간 상세 깊이입니다. k1. 모깎기의 플랜지 돌출부: 웹 중심에서 모깎기의 플랜지 돌출부 사이의 상세 거리입니다. k det. 모깎기의 웹 돌출부: 플랜지의 외부 모서리에서 모깎기의 웹 돌출부 사이의 거리입니다. w1. 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 볼트 구멍 사이의 표준 거리입니다. d. 볼트 지름: 볼트 구멍의 최대 지름.

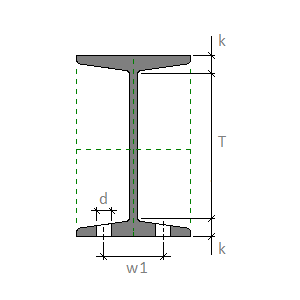

I-모양 경사 플랜지	T. 웹 높이 지우기: 모깎기의 웹 돌출부 간 상세 깊이입니다. k det. 모깎기의 웹 돌출부: 플랜지의 외부 모서리에서 모깎기의 웹 돌출부 사이의 거리입니다. w1. 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 볼트 구멍 사이의 표준 거리입니다. d. 볼트 지름: 볼트 구멍의 최대 지름.

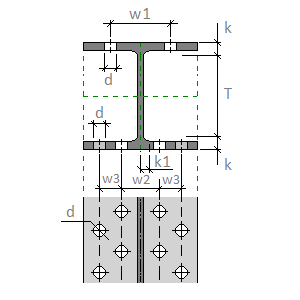

I-모양 와이드 플랜지	T. 웹 높이 지우기: 모깎기의 웹 돌출부 간 상세 깊이입니다. k1. 모깎기의 플랜지 돌출부: 웹 중심에서 모깎기의 플랜지 돌출부 사이의 상세 거리입니다. k det. 모깎기의 웹 돌출부: 플랜지의 외부 모서리에서 모깎기의 웹 돌출부 사이의 거리입니다. w1. 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 볼트 구멍 사이의 표준 거리입니다. w2. 두 행 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 두 볼트 구멍 사이의 거리입니다. w3. 행 간 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 볼트 구멍 행 사이의 거리입니다. d. 볼트 지름: 볼트 구멍의 최대 지름.

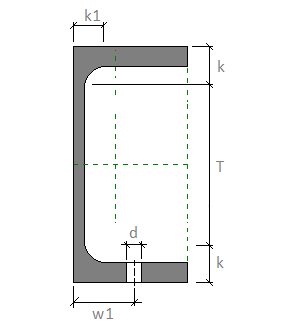

C-채널 평행 플랜지	T. 웹 높이 지우기: 모깎기의 웹 돌출부 간 상세 깊이입니다. k1. 모깎기의 플랜지 돌출부: 웹 중심에서 모깎기의 플랜지 돌출부 사이의 상세 거리입니다. k det. 모깎기의 웹 돌출부: 플랜지의 외부 모서리에서 모깎기의 웹 돌출부 사이의 거리입니다. w1. 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 볼트 구멍 사이의 표준 거리입니다. d. 볼트 지름: 볼트 구멍의 최대 지름.

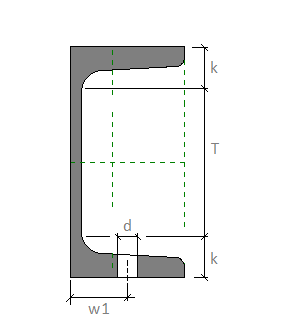

C-채널 경사 플랜지	T. 웹 높이 지우기: 모깎기의 웹 돌출부 간 상세 깊이입니다. k det. 모깎기의 웹 돌출부: 플랜지의 외부 모서리에서 모깎기의 웹 돌출부 사이의 거리입니다. w1. 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 볼트 구멍 사이의 표준 거리입니다. d. 볼트 지름: 볼트 구멍의 최대 지름.

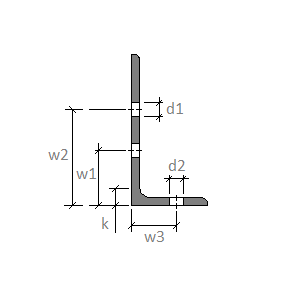

L-각도	k det. 모깎기의 웹 돌출부: 플랜지의 외부 모서리에서 모깎기의 웹 돌출부 사이의 거리입니다. w1. 볼트 간격두기 1 더 긴 플랜지: 더 짧은 플랜지의 외부 면에서 l-각도의 더 긴 플랜지에 있는 볼트의 첫 번째 행 사이의 거리입니다. w2. 볼트 간격두기 2 더 긴 플랜지: 더 짧은 플랜지의 외부 면에서 l-각도의 더 긴 플랜지에 있는 볼트의 두 번째 행 사이의 거리입니다. w3. 볼트 간격두기 더 짧은 플랜지: 더 긴 플랜지의 외부 면에서 l-각도의 더 짧은 플랜지에 있는 볼트 행 사이의 거리입니다. d1. 볼트 지름 더 긴 플랜지: l-각도의 더 긴 플랜지에서 볼트 구멍의 최대 지름입니다. d2. 볼트 지름 더 짧은 플랜지: l-각도의 더 짧은 플랜지에서 볼트 구멍의 최대 지름입니다.
I-분할 평행 플랜지	T. 웹 높이 지우기: 모깎기의 웹 돌출부 간 상세 깊이입니다. k1. 모깎기의 플랜지 돌출부: 웹 중심에서 모깎기의 플랜지 돌출부 사이의 상세 거리입니다. k det. 모깎기의 웹 돌출부: 플랜지의 외부 모서리에서 모깎기의 웹 돌출부 사이의 거리입니다. w1. 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 볼트 구멍 사이의 표준 거리입니다. d. 볼트 지름: 볼트 구멍의 최대 지름.

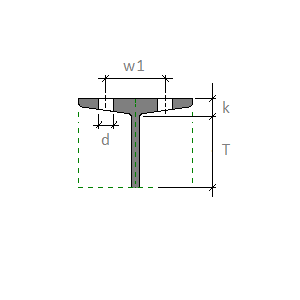

I-분할 경사 플랜지	T. 웹 높이 지우기: 모깎기의 웹 돌출부 간 상세 깊이입니다. k det. 모깎기의 웹 돌출부: 플랜지의 외부 모서리에서 모깎기의 웹 돌출부 사이의 거리입니다. w1. 볼트 간격두기: 웹의 한 측면에 있는 플랜지의 볼트 구멍 사이의 표준 거리입니다. d. 볼트 지름: 볼트 구멍의 최대 지름.

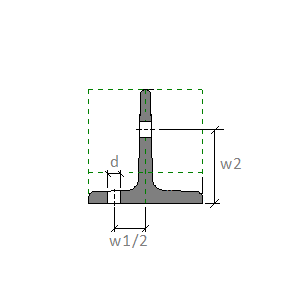

구조 T자형	w1/2. 볼트 간격두기 플랜지: 웹의 중심에서 구조 T자형의 플랜지에 있는 단일 볼트 구멍 사이의 거리입니다. 이 거리는 플랜지에 두 개의 구멍이 있을 때 볼트 간격두기의 절반입니다. w2. 볼트 간격두기 웹: 플랜지의 외부 모서리에서 구조 T자형의 웹에 있는 단일 볼트 구멍 사이의 거리입니다. d. 볼트 지름: 볼트 구멍의 최대 지름.
