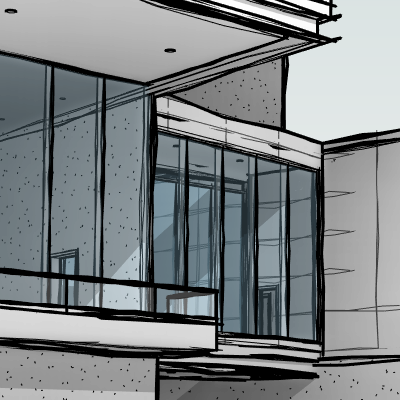

뷰에 대해 손으로 스케치한 그래픽 스타일을 얻으려면 스케치 선 기능을 사용하십시오.
스케치 선을 평면도, 입면도, 단면도, 보행시선, 3D 직교 뷰 및 투시도를 포함하여 모든 유형의 뷰에 적용할 수 있습니다.
비디오: 스케치 선
주: 이 비디오는 Revit LT을 사용하여 녹화되었습니다. Revit LT를 사용하여 다음 절차를 수행하면 기능 및 사용자 인터페이스에서 약간의 차이를 발견할 수 있습니다.
현재 뷰에 대한 스케치 선 설정을 정의할 수 있습니다. 또한 뷰 템플릿의 일부로 이 설정을 정의하고 해당 템플릿을 다른 뷰에 적용할 수 있습니다.
스케치 선...
- 모델 요소, 상세 구성요소 및 뷰의 채우기 패턴에 적용합니다.
- 치수, 그리드 선, 레벨, 문자, 단면 표식기, 입면 태그 및 룸 태그와 같은 주석 요소에는 적용되지 않습니다.
- 편집 중인 요소는 바닥 또는 지붕을 작성할 때처럼 스케치 모드에 있을 때는 보이지 않지만 스케치 모드를 종료할 때는 볼 수 있습니다.
뷰에서 스케치 선의 모양을 개선하려면 앤티앨리어싱을 사용하여 선 부드럽게 만들기 옵션을 사용합니다.
스케치 선을 뷰에 적용한 후 다음과 같은 작업을 수행할 수 있습니다.
- 뷰를 이미지 파일로 내보냅니다.
- 뷰를 인쇄합니다(래스터 프로세싱 전용).
- 시트에 뷰를 추가합니다.
