3D 뷰의 범위 변경

단면 상자를 사용하여 3D 뷰의 표시 부분을 잘라낼 수 있습니다.

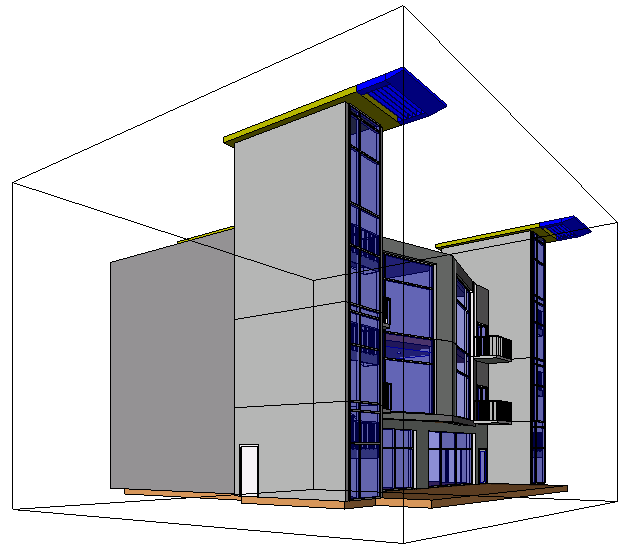

단면 상자를 사용하여 3D 뷰의 볼 수 있는 영역을 잘라낼 수 있습니다. 3D 뷰에서 단면 상자를 사용하도록 설정할 경우 뷰에서 할 수 있는 변경은 단면 상자를 추가하는 것뿐입니다. 다음 이미지에서는 단면 상자를 사용할 수 있는 상태에서 3D 뷰를 보여줍니다.

단면 상자를 사용할 수 있도록 설정한 후 3D 뷰에서 끌기 컨트롤을 사용하여 단면 상자의 범위를 수정하거나 평면뷰 또는 입면뷰 같은 다른 뷰에서 범위를 수정할 수 있습니다. 단면 상자 범위는 뷰의 자르기 영역에 의해 잘려지지 않습니다.

비디오: 단면 상자 사용

주: 이 비디오는 Revit을 사용하여 기록되었습니다. Revit LT를 사용하여 다음 절차를 수행하면 기능 및 사용자 인터페이스에서 약간의 차이를 발견할 수 있습니다.

단면 상자를 사용하도록 설정하려면

1. 3D 뷰를 엽니다.
2. 특성 팔레트의 범위에서 단면 상자 옵션을 선택합니다.
3. 확인을 클릭합니다.
4. 단면 상자를 선택하고 끌기 컨트롤을 사용하여 필요에 따라 범위를 수정합니다.

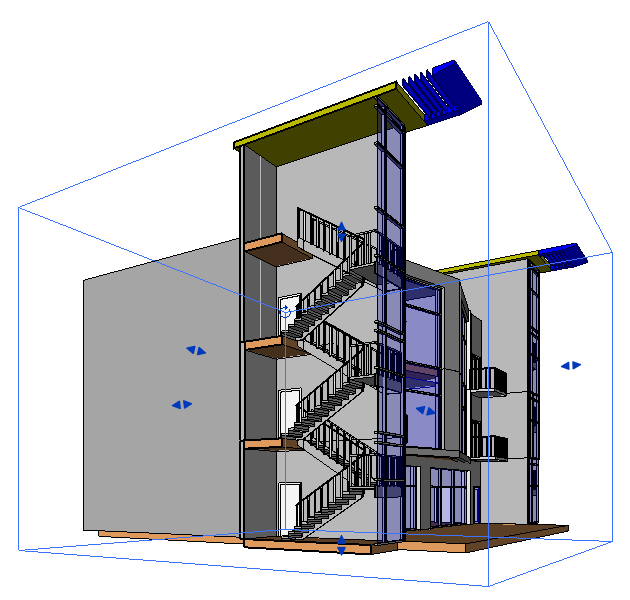

   다음 이미지에서는 파란색 화살표 끌기 컨트롤이 표시된 선택된 단면 상자를 보여줍니다. 계단 타워로 절단되도록 단면 상자 범위가 수정되었습니다.



3D 뷰 외부의 단면 상자 범위를 수정하려면

1. 3D 뷰에서 단면 상자를 사용하도록 설정합니다.
2. 연관된 뷰(예: 평면뷰 또는 입면뷰)를 엽니다.
3. 프로젝트 탐색기에서 3D 뷰 이름을 마우스 오른쪽 버튼으로 클릭하고 단면 상자 표시를 클릭합니다.
4. 단면 상자의 사이즈를 조정하려면 파란색 화살표 컨트롤을 끕니다.

단면 상자 범위의 가시성을 제어하려면

1. 뷰 탭그래픽 패널(가시성/그래픽)을 클릭합니다.
2. 가시성/그래픽 대화상자에서 주석 카테고리 탭을 클릭합니다.
3. 단면 상자에 대해 확인란 선택을 취소하고 확인을 클릭하여 뷰에서 단면 상자 범위를 숨깁니다. 범위를 표시하려면 확인란을 선택합니다.
