Revit LT 지붕 샘플 파일

Revit LT에서 샘플 기본 지붕 모양을 탐색합니다.

파일은 다음 예뿐만 아니라, 지붕 유형의 조합을 사용하는 건물도 포함합니다.

샘플 파일 다운로드

  1. 파일 이름을 클릭합니다: roof_sample_file.rvt
  2. Revit LT에서 파일을 엽니다.
  3. 샘플 프로젝트의 지붕과 상호 작용하려면 도면 영역에서 지붕을 선택하고 경계 편집을 클릭하여 지붕 스케치를 확인합니다.
    주: 지붕의 모양이 변경된 예의 경우 모양 편집 도구는 리본의 상황별 탭에 표시됩니다.

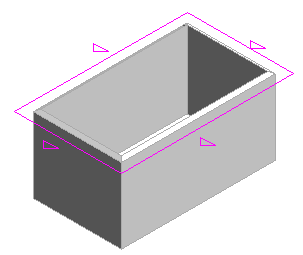

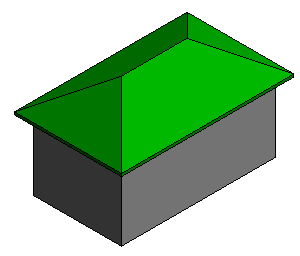

너새 지붕

스케치의 모든 모서리가 경사 정의로 설정됩니다.

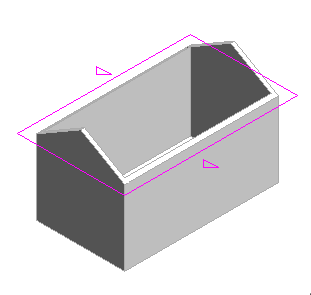

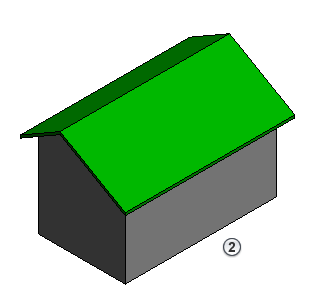

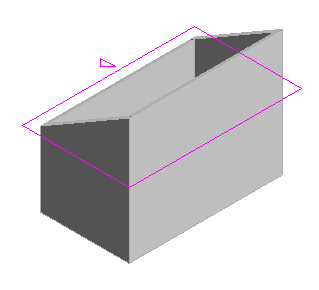

박공 지붕

스케치의 2개 모서리가 경사 정의로 설정됩니다. 벽이 지붕에 부착되어 지붕의 박공 끝을 채웁니다.

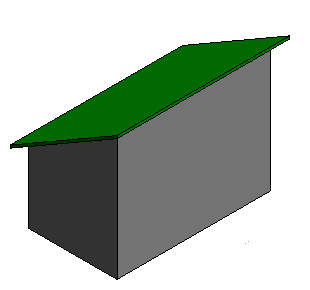

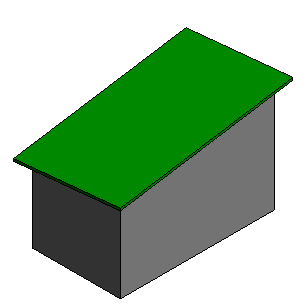

경사진 지붕

스케치의 1개 모서리가 경사 정의로 설정됩니다. 모든 벽이 지붕에 부착됩니다.

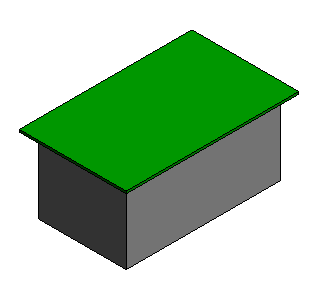

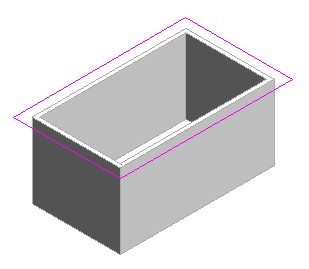

평지붕

모서리가 경사 정의로 설정되지 않습니다. 경사 정의 모서리가 없는 지붕은 모양 편집 도구를 사용하여 수정할 수 있습니다. 모양 편집 도구는 도면 영역에서 지붕 요소를 선택할 때 사용할 수 있습니다.

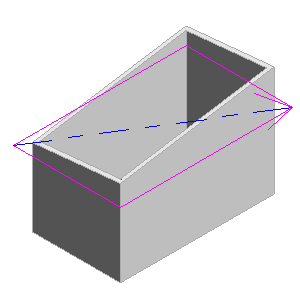

경사 화살표

경사 화살표를 사용하여 지붕에 경사를 작성합니다. 경사 화살표가 모서리를 따를 필요는 없으며, 모서리의 일부에서 사용할 수 있습니다. 이 예에서 경사 화살표는 한 구석에서 다른 구석으로 지붕의 경사를 정의합니다.

모양을 편집한 지붕

모양 편집을 사용하면 점 및 모서리를 독립적으로 배치할 수 있습니다. 이 예제에서는 점이 지붕의 중심에 추가된 다음 아래로 배치되어 지붕의 침하된 영역을 작성합니다.

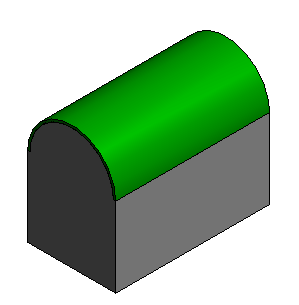

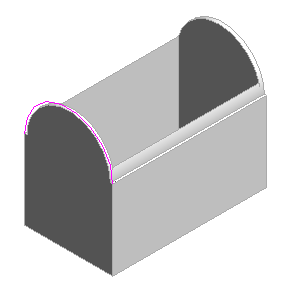

배럴 볼트

돌출로 지붕 만들기는 스케치된 모서리의 모양에 기반하여 돌출됩니다. 이 예제에서는 호가 스케치된 모서리로 사용되어 배럴 볼트 지붕을 작성합니다. 벽이 지붕 요소에 부착됩니다. 지붕을 선택하고 상황별 탭의 프로파일 편집 도구를 사용하여 돌출된 지붕 스케치를 편집할 수 있습니다.

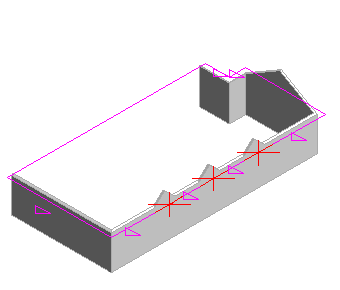

지붕 스케치 수정

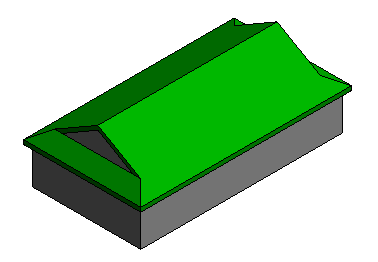

형상에 영향을 미치는 지붕 요소에 사용된 스케치 선의 특성을 변경합니다. 각 지붕 모서리의 경사를 독립적으로 설정할 수 있습니다. "지붕 베이스로부터 간격띄우기" 특성을 사용하여 “네덜란드풍 너새"를 작성하거나 지붕의 각 측면에 대한 대체 처마 높이를 설정합니다.

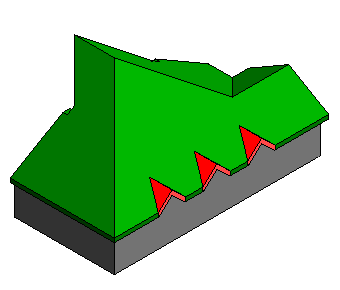

지붕 모서리를 이루는 세그먼트에 사용된 경사 화살표는 지붕 모서리를 따라 지붕창을 작성합니다.

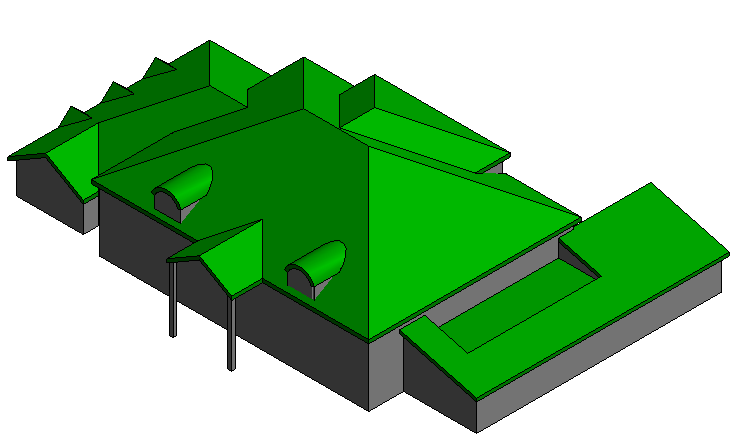

결합된 지붕

예제 모델은 지붕 요소의 조합을 사용하여 전체 지붕을 작성합니다. 각 지붕 요소를 개별적으로 선택하고 편집할 수 있습니다.
