도북 회전

평면뷰에서 전체 모델을 회전하여 방향을 도북으로(도면 영역의 상단) 변경합니다.

뷰를 진북으로 회전하려면, 진북 회전 도구를 사용합니다.

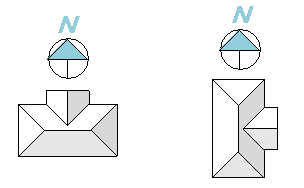

다음 예는 도북 회전 도구를 사용하기 전과 사용 후의 모델을 나타냅니다.

도북 회전 도구는 다음 작업을 수행합니다.

• 문자 참고, 상세 선, 채워진 영역, 구름형 수정기호 등을 포함하여 모델 요소와 뷰 특정 상세 요소에 영향을 줍니다.
• 링크의 상대 위치를 유지합니다.
• 방향 특성이 도북으로 정의된 평면뷰에 영향을 줍니다. 드래프팅 뷰, 평면뷰의 콜아웃 또는 다른 유형의 뷰에 영향을 주지 않습니다.

주: 공유 위치로 인해 모델에 잠긴 링크가 포함된 경우 도북을 회전할 수 없습니다. Revit LT의 공유 좌표 및 링크된 모델을 참고하십시오.

도북을 회전하려면

1. 평면뷰를 열고, 특성 팔레트에서 방향 특성이 도북으로 정의되었음을 확인합니다.

   이 뷰에 대한 도북을 회전할 때 변경사항은 방향이 도북으로 설정된 다른 평면뷰에도 영향을 줍니다.

2. 관리 탭프로젝트 위치 패널위치 드롭다운도북 회전을 클릭합니다.
3. 프로젝트 회전 대화상자에서 원하는 옵션을 선택합니다.
4. 확인을 클릭합니다.

모델이 회전되었음을 나타내는 메시지가 표시됩니다. 모든 평면뷰에서 결과를 확인합니다.

또한 메시지는 오류도 표시합니다(있는 경우). 오류를 내보내어 검토 및 수정할 수 있습니다.
