벽을 배치한 후 동일한 수직 기준면에 있는 다른 요소에 상단 또는 베이스를 부착하여 벽의 초기 상단 및 베이스 구속조건을 재지정할 수 있습니다. 다른 요소에 벽을 부착하면 설계를 변경할 때 벽 프로파일을 수동으로 편집할 필요가 없습니다.
다른 요소는 바닥, 지붕, 천장, 참조 평면 또는 바로 위나 아래에 있는 다른 벽이 될 수 있습니다. 그런 다음 필요에 따라 벽의 높이를 늘리거나 줄여 부착된 요소에 의해 표시되는 경계에 맞춥니다.
주: 벽을 다른 벽에 부착하는 경우에 대한 자세한 내용은 벽 결합을 참고하십시오.

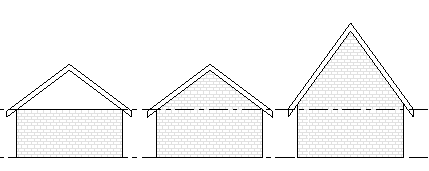

다음 예에서 왼쪽의 이미지는 레벨 2로 지정된 상단 구속조건으로 그린 벽에 배치된 지붕을 보여줍니다. 가운데 이미지는 벽을 지붕에 부착한 효과를 보여줍니다. 오른쪽 이미지는 부착된 지붕의 피치가 변경될 때 그에 따라 벽 프로파일이 어떻게 변경되는지를 보여줍니다.
벽을 지붕에 부착한 효과
다음과 같은 지침이 적용됩니다.
- 벽 상단을 수직이 아닌 참조 평면에 부착할 수 있습니다.
- 벽의 상단이 현재 참조 평면에 부착되어 있는 경우, 상단을 두 번째 참조 평면에 부착하면 첫 번째 참조 평면에서 분리됩니다.
- 동일한 수직 기준면에 평행인 벽, 즉 서로 바로 위 또는 아래에 있는 벽을 부착할 수 있습니다.
벽을 다른 요소에 부착하려면
- 도면 영역에서 다른 요소에 부착할 벽을 하나 이상 선택합니다.
- 수정 | 벽 탭
벽 수정 패널
상단/베이스 부착을 클릭합니다. - 옵션 막대에서 벽 부착 위치에 대해 상단 또는 베이스를 선택합니다.
- 벽을 부착할 요소를 선택합니다.
다른 요소에서 벽을 분리하려면
- 도면 영역에서 분리할 벽을 선택합니다.
- 수정 | 벽 탭벽 수정 패널
상단/베이스 분리를 클릭합니다. - 벽을 분리할 개별 요소를 선택합니다. 또는 한 번에 다른 모든 요소에서 선택한 벽을 분리하려는 경우 또는 부착되어 있는 요소가 확실하지 않은 경우 옵션 막대에서 모두 분리를 클릭합니다.
