Określa właściwości wyglądu i zachowania obiektów kreskowania w przekrojach dokumentacji modeli.
Lista opcji

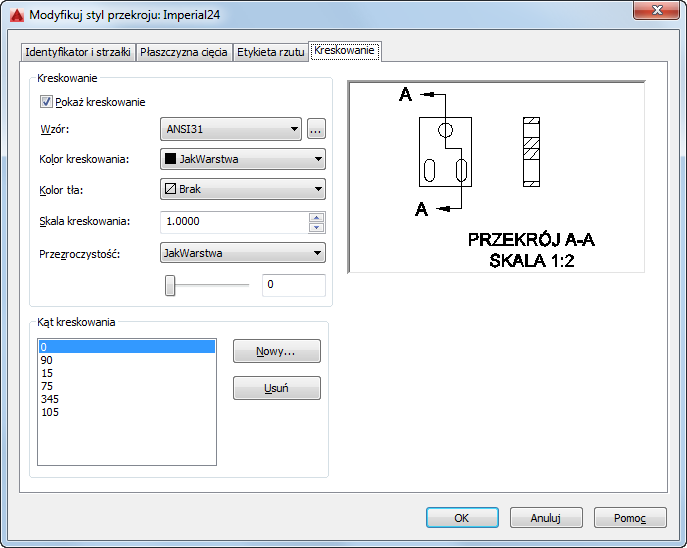

Wyświetlane są następujące opcje.
Kreskowanie
- Pokaż kreskowanie
- Po wybraniu wyświetla kreskowania, aby wskazać komponenty, które są przecinane przez płaszczyznę przekroju.
- Wzór
- Ustawia wzór kreskowania, który ma być używany w przypadku wszystkich kreskowań w przekrojach.
- Przycisk Wzór kreskowania
- Wyświetla okno dialogowe Paleta wzorów kreskowania, w którym można wybierać z wzorów kreskowania ANSI, ISO i innych standardowych wzorów w branży.
- Kolor kreskowania
- Ustala kolor, który ma być używany w przypadku wszystkich kreskowań w przekrojach. Po kliknięciu opcji Wybierz kolor (na dole listy Kolor) zostanie wyświetlone okno dialogowe Wybierz kolor. Można również podać nazwę lub numer koloru.
- Kolor tła
- Ustala kolor tła kreskowań w przekrojach. Wybierz Brak, aby wyłączyć kolor tła. Po kliknięciu opcji Wybierz kolor (na dole listy Kolor) zostanie wyświetlone okno dialogowe Wybierz kolor. Można również podać nazwę lub numer koloru.
- Skala kreskowania
- Rozwija lub zwija wzór kreskowania.
- Przezroczystość
- Ustala poziom przezroczystości kreskowania. Po wybraniu opcji JakWarstwa poziom przezroczystości warstwy, na którym kreskowanie jest rysowane (domyślnie MD_Hatching), jest wskazywany suwakiem.
Kąt kreskowania
Ustala listę kątów do wykorzystania przez kreskowania w przekroju. Pierwszy komponent w przekroju korzysta z pierwszej pozycji na liście, drugi komponent z drugiej itd. Na liście musi znajdować się co najmniej jeden kąt.
