Uchwyty w blokach dynamicznych

Uchwyty niestandardowe służą do zmiany geometrii odniesienia do bloku dynamicznego.

Gdy do definicji bloku dynamicznego dodawany jest parametr, do bloku automatycznie dodawane są uchwyty niestandardowe skojarzone z punktami kluczowymi parametru.

Można określić liczbę uchwytów dla wszystkich parametrów oprócz parametru dopasowania (który zawsze ma jeden uchwyt). Po wybraniu parametru w Edytorze bloku właściwość Liczba uchwytów na palecie Właściwości umożliwia wybranie liczby wyświetlanych uchwytów. (Uchwyty nie są wyświetlane w przypadku parametrów, które nie zostały skojarzone z operacją).

Nawet jeśli zostanie określone, że parametr ma mieć 0 uchwytów, nadal można edytować odniesienie do bloku dynamicznego na palecie Właściwości (jeśli blok został w ten sposób zdefiniowany).

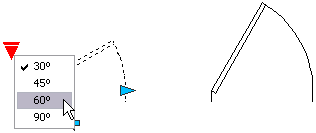

Jeśli definicja bloku dynamicznego zawiera stany widoczności lub tabelę przeglądową, można zdefiniować blok w ten sposób, aby był wyświetlany tylko uchwyt przeglądania. Kliknięcie tego uchwytu na odniesieniu do bloku powoduje wyświetlenie listy rozwijanej. Podczas wybierania elementu z listy może zmienić się sposób wyświetlania odniesienia do bloku.

Uchwyty są dodawane automatycznie do punktów kluczowych parametru. Położenie uchwytu można zmienić w obszarze bloku względem skojarzonego punktu kluczowego na parametrze. W razie zmiany położenia uchwytu jest on nadal przypisany do skojarzonego punktu kluczowego. (Uchwyty nie są wyświetlane w przypadku punktów charakterystycznych, które nie zostały skojarzone z operacją).

Typ parametru dodanego do definicji bloku dynamicznego wyznacza typ uchwytów dodanych do bloku.

Określanie etykiet narzędzi na uchwytach

Wszystkie parametry bloków dynamicznych z wyjątkiem punktu bazowego i dopasowania mają co najmniej jedno pole opisu.

Parametr	Opis
Punkt	Opis położenia
Liniowy	Opis odległości
Biegunowy	Opis odległości, opis kata
XY	Opis odległości poziomej, opis odległości pionowej
Obrót	Opis kąta
Odwrócenie	Opis pliku
Widoczność	Opis widoczności
Przeglądanie	Opis przeglądania
Wyrównanie	Ustawione na wartość „Dopasowuje blok do obiektu”
Punkt bazowy	Nie jest potrzebna specjalna etykieta narzędzi

Określanie wstawiania cyklicznego dla uchwytów w blokach dynamicznych

Uchwyty w blokach dynamicznych mają właściwość Cyklicznie, która umożliwia ustawienie uchwytu jako potencjalnego punktu wstawienia dla bloku. Wstawiając odniesienie do bloku dynamicznego na rysunku, można użyć klawisza Ctrl, aby przejrzeć dostępne uchwyty i wybrać ten, który będzie punktem wstawienia.
