Bloki dynamiczne zawierają reguły lub parametry określające zmianę wyglądu odniesienia do bloku po jego wstawieniu do rysunku.
Bloki dynamiczne umożliwiają wstawianie jednego bloku, którego kształt, wielkość lub konfiguracja mogą ulegać zmianie, zamiast wstawiania jednej z wielu definicji bloków statycznych. Na przykład zamiast utworzenia wielu bloków drzwi wewnętrznych o różnych wielkościach można utworzyć jeden blok drzwi z możliwością zmiany wielkości.
Użytkownik autoryzuje bloki dynamiczne parametrami kluczowymi bloku lub parametrami operacji.
Nie jest zalecane korzystanie z parametrów kluczowych bloku i parametrów operacji w tej samej definicji bloku.
Dodawanie wiązań
W definicji bloku parametry kluczowe bloku:
- Kojarzą obiekty nawzajem ze sobą.
- Ograniczają geometrię lub wymiary

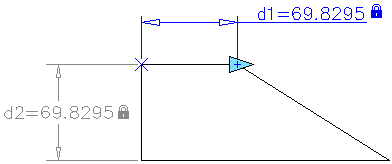

Poniższy przykład pokazuje odniesienie do bloku z wiązaniem (kolor szary) i parametrem kluczowym (kolor niebieski, z uchwytem).
Po wstawieniu bloku do rysunku parametry kluczowe bloku można edytować jako właściwości, korzystając z palety Właściwości.
Dodawanie operacji i parametrów
W definicji bloku operacjami i parametrami można definiować reguły określające zachowanie bloku po wstawieniu go do rysunku.

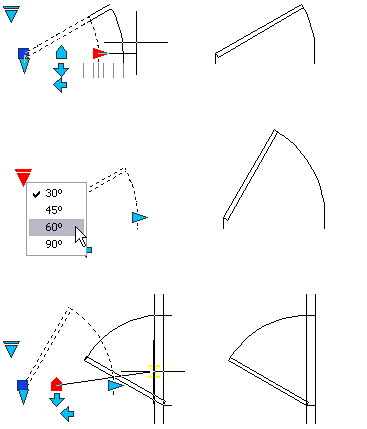

W zależności od określonej geometrii bloku lub parametru z tym parametrem można skojarzyć operację. Parametr jest reprezentowany w rysunku jako uchwyt. Podczas edycji uchwytu skojarzona operacja określa, jakie aspekty odniesienia do bloku zostaną zmienione.
Podobnie jak parametry kluczowe bloku parametry operacji można zmienić, korzystając z palety Właściwości.
