Obraz mapy jest prostokątnym obiektem, który zawiera zbuforowany obraz części mapy online. Mapy obrazów są osadzane w obszarze rysunku w odpowiednich współrzędnych geograficznych.
Tworzenie obrazów mapy
Obraz mapy można utworzyć przez przechwycenie mapy online wyświetlanej w rzutni układu lub w bieżącym widoku na karcie Model. Obraz mapy można utworzyć również przez przechwycenie prostokątnego obszaru na mapie online. Obrazy mapy są tworzone na bieżącej warstwie, w globalnym układzie współrzędnych (GUW) lub na płaszczyźnie równoległej do GUW. Obrazy mapy osadzane są na dole porządku rysowania, tuż nad mapą online.
Obrazy mapy a mapa online
Przybliżanie i oddalanie obrazów mapy odbywa się tak samo jak w przypadku obrazów rastrowych. W przeciwieństwie do map online nie zmienia się ich rozdzielczość ani nie są dodawane lub usuwane szczegóły. Zmienia tylko powiększenie.
Podobnie jak mapa online, obraz mapy zachowuje połączenie z usługą map online. Dzięki temu można pobrać świeże obrazy map z usługi map online i zaktualizować obraz mapy na żądanie. Można również zmienić rozdzielczość obrazu mapy, aktualizując go obrazem o innej rozdzielczości.
W przeciwieństwie do map online obrazy mapy nie są tymczasowymi grafikami. Dzięki temu można drukować obrazy mapy i wyświetlać je nawet przy braku połączenia z usługą Autodesk 360. Ponieważ obrazy mapy są zapisywane z rysunkiem, nie ulegają zmianom, jeśli nie zostaną zaktualizowane lub edytowane.
Działanie edycji za pomocą uchwytów

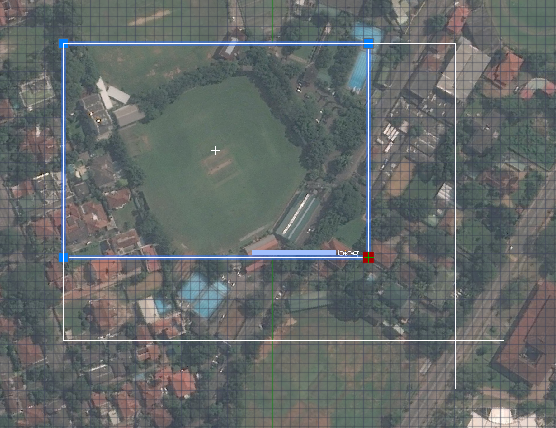

Obrazy mapy są ograniczone przez prostokątną ramkę. Ta ramka zachowuje się jak ramka rzutni układu. W przypadku powiększenia obrazu mapy przez edycję jego ramki za pomocą uchwytów obraz nie zmienia rozmiaru. Zamiast tego ramka jest rozwijana, aby wyświetlić większy obszar obrazu mapy.
W przypadku obrócenia obrazu mapy poprzez edycję jego ramki za pomocą uchwytów obraca się ona i wyświetla podstawowy obraz mapy nowego obszaru, który obejmuje. Podobnie w przypadku przesunięcia obrazu mapy przez przeciągnięcie ramki przesuwa się ona i wyświetla podstawowy obraz mapy nowego obszaru, który obejmuje.
Każdorazowo podczas edycji obrazu mapy za pomocą uchwytów z usługi map online pobierany jest świeży obraz, wypełniający nowy obszar objęty ramką. W związku z tym obrazy mapy można edytować tylko po zalogowaniu do usługi Autodesk 360.
Warstwę zawierającą obraz mapy można zablokować, tak aby zapobiec jego przypadkowemu usunięciu, przesunięciu lub zmianie rozmiaru.
Ulepszenia wizualne
Zazwyczaj optymalna rozdzielczość wyświetlania na ekranie nie jest optymalna dla drukowania. Rozdzielczością obrazów mapy można sterować, aby zminimalizować pikselizację podczas drukowania. Przy każdej zmianie rozdzielczości obrazu mapy pobierany jest świeży obraz z usługi map online. W związku z tym rozdzielczość można zmienić tylko po zalogowaniu do usługi Autodesk 360.
Ustawieniami jasności, kontrastu i zaciemnienia obrazów mapy można sterować za pomocą polecenia DOPASOBR. Funkcja ta pozwala rozwiązać problemy dotyczące widoczności, jeśli geometria na górze mapy nie jest wyraźnie widoczna na obrazie mapy.
Ograniczenia
Na obrazach mapy nie mogą być używane następujące polecenia edycji:
- SZYK — nie można wprowadzać szyku obrazów mapy. Mapy są filtrowane podczas wybierania.
- UTNIJ/WYDŁUŻ — obrazów mapy nie można przycinać ani wydłużać. Można jednak użyć ramki obrazu mapy jako krawędzi w celu ucinania i wydłużania innych obiektów.
- KOPIUJ/KOPIUJ_S — nie można kopiować obrazów mapy.
- LUSTRO — nie można wykonywać odbić lustrzanych obrazów mapy.
