Aby dodać światło fotometryczne dla oprawy oświetleniowej

Oprawa oświetleniowa jest obiektem, który umożliwia zarządzanie komponentami źródła światła. Źródła światła można reprezentować przez osadzanie świateł fotometrycznych w blokach zawierających geometrię.

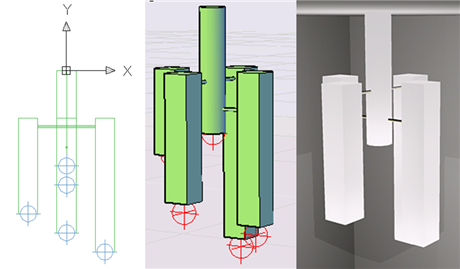

Przykład obiektu oprawy oświetleniowej.

1. Kliknij kolejno kartę Wizualizacja panel Światła (rozwinięty ) menu rozwijane Jednostki oświetlenia Amerykańskie jednostki oświetlenia Wyszukiwanie lub Międzynarodowe jednostki oświetlenia Wyszukiwanie .

   Włączono oświetlenie fotometryczne i ustawiono amerykańskie lub międzynarodowe jednostki oświetlenia.

2. Kliknij kartę Widok panel Palety Palety narzędzi. Wyszukiwanie
3. W oknie Palety narzędzi kliknij prawym przyciskiem myszy pasek tytułu okna i kliknij polecenie Światła fotometryczne.
4. Przeciągnij światło z palety narzędzi do obszaru rysunku.
5. Przeciągnij inne światło z palety narzędzi do obszaru rysunku.
6. Kliknij kolejno karta Wstaw panel Definicja bloku Utwórz blok. Wyszukiwanie
7. W oknie dialogowym Definicja bloku ustaw opcje w celu utworzenia nowej definicji bloku.
8. Kliknij przycisk OK.

Uwaga: Podczas renderowania sceny, która zawiera odniesienie do bloku z co najmniej jednym światłem, należy nadać zmiennej systemowej LIGHTSINBLOCKS wartość 1. Jeśli zmienna LIGHTSINBLOCKS ma wartość 0, światła zawarte w odniesieniach do bloków wstawionych do rysunku są ignorowane podczas renderowania.
