Tworzy lub modyfikuje chmurkę wersji.
Wyszukiwanie

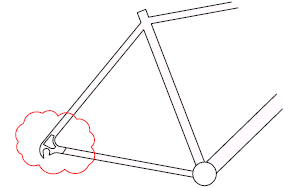

Nową chmurkę wersji można utworzyć, wybierając dwa punkty narożników lub punkty wieloboku i przeciągając wskaźnik myszy. Można także przekształcić obiekt, na przykład okrąg, polilinię, splajn lub elipsę w chmurkę wersji. Chmurek wersji można używać do wyróżniania weryfikowanych części rysunku.
Uwaga: REVCLOUD przechowuje ostatnio użytą długość łuku w rejestrze systemu. Ta wartość jest mnożona przez wartość zmiennej DIMSCALE w celu zapewnienia spójności, gdy program jest używany z rysunkami o różnych współczynnikach skali.
Istniejącą chmurkę wersji można przedefiniować, rysując do niej chmurkę. Wraz z monitem o wybranie strony do wymazania zostanie wyświetlony podgląd wynikowej chmurki wersji.
Wyświetlane są następujące monity.
- Pierwszy narożnik
- Określa punkt narożnika prostokątnej chmurki wersji.
- Przeciwległy narożnik
- Określa przeciwległy po przekątnej narożnik prostokątnej chmurki wersji.
- Odwróć kierunek
- Odwraca kierunek kolejnych łuków w chmurce wersji.
- Punkt początkowy
- Ustawia punkt początkowy dla wielobocznej chmurki wersji.
- Następny punkt
- Określa następny punkt w celu zdefiniowania wielobocznego kształtu chmurki wersji.
- Odwróć kierunek
- Odwraca kierunek kolejnych łuków w chmurce wersji.
- Pierwszy punkt
- Określa pierwszy punkt dla odręcznej chmurki wersji.
- Długość łuku
- Domyślna wartość minimalnej i maksymalnej długości łuku wynosi 0.5000. Maksymalna długość łuku nie może być większa niż trzykrotna wartość długości minimalnej.
- Obiekt
- Określa obiekt do konwersji na chmurkę wersji.
- Prostokąt
- Tworzy prostokątną chmurkę wersji, używając określonych punktów jako narożników przeciwległych po przekątnej.
- Wielobok
- Tworzy nieprostokątną chmurkę wersji zdefiniowaną przez co najmniej trzy punkty będące wierzchołkami chmurki wersji.
- Odręczna
- Rysuje odręczną chmurkę wersji.
- Styl
- Umożliwia styl chmurki wersji.
- Normalny
- Tworzy chmurkę wersji przy użyciu domyślnej czcionki.
- Odręczny
- Tworzy chmurkę wersji wyglądającą jak narysowana piórem odręcznym.
- Modyfikuj
- Dodaje lub usuwa strony w istniejącej chmurce wersji.
- Wybierz polilinię
- Określa chmurkę wersji, która ma zostać zmodyfikowana.
- Odwróć kierunek
- Odwraca kierunek kolejnych łuków w chmurce wersji.
