Określa, czy obiekty siatki przekształconej w bryły lub powierzchnie 3D są wygładzone czy płaszczyznowe oraz czy ich powierzchnie są scalane.
| Type: | Liczba całkowita |
| Zapisany w: | Rejestr |
| Wartość początkowa: | 0 |
Ta zmienna systemowa określa domyślne zachowanie dla poleceń KONWNABRYŁĘ i KONWNAPOW.
| 0 | Tworzy gładki model. Współpłaszczyznowe powierzchnie są optymalizowane lub scalane. | Wyszukiwanie |
| 1 | Tworzy gładki model. Pierwotne ściany siatki są zachowywane w przekształconym obiekcie. | Wyszukiwanie |
| 2 | Tworzy model o spłaszczonych powierzchniach. Współpłaszczyznowe powierzchnie są optymalizowane lub scalane. | Wyszukiwanie |
| 3 | Tworzy model o spłaszczonych powierzchniach. Pierwotne ściany siatki są zachowywane w przekształconym obiekcie. | Wyszukiwanie |
Na przykład w przypadku przekształcania kostki siatkowej w obiekt bryłowy, ustawienie zmiennej SMOOTHMESHCONVERT ma następujące wyniki:
-

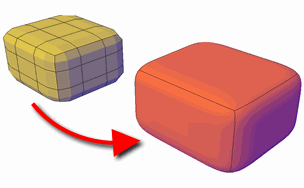

Wygładzone i zoptymalizowane. Ściany współpłaszczyznowe są scalane w pojedynczą ścianę. Całkowity kształt niektórych ścian może ulec zmianie. Krawędzie lub ściany, które nie są współpłaszczyznowe, są zaokrąglane. (SMOOTHMESHCONVERT = 0)
-

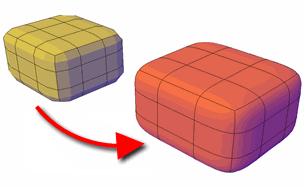

Wygładzone, ale niezoptymalizowane. Każda wyjściowa ściana siatki jest w przekształcanym obiekcie zachowywana. Krawędzie lub ściany, które nie są współpłaszczyznowe, są zaokrąglane. (SMOOTHMESHCONVERT = 1)
-

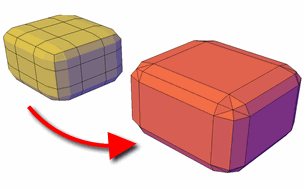

Płaszczyznowe i zoptymalizowane. Ściany współpłaszczyznowe są scalane w pojedynczą, płaską ścianę. Całkowity kształt niektórych ścian może ulec zmianie. Krawędzie lub ściany, które nie są współpłaszczyznowe, są pofałdowane lub kątowe. (SMOOTHMESHCONVERT = 2)
-
Płaszczyznowe i niezoptymalizowane. Każda oryginalna ściana siatki jest przekształcana w ścianę płaską. Krawędzie lub ściany, które nie są współpłaszczyznowe, są pofałdowane lub kątowe. (SMOOTHMESHCONVERT = 3)
