AutoCAD LT oferuje pełną zgodność podczas pracy z rysunkami programu AutoCAD. Użytkownik powinien jednak rozumieć, jak AutoCAD LT obsługuje funkcje charakterystyczne dla programu AutoCAD.
Praca z polami
W programie AutoCAD można wstawiać pola zmiennych Lisp, które nie są dostępne w programie AutoCAD LT. Rysunki utworzone w programie AutoCAD zawierające pola zmiennych Lisp można otwierać bez błędów w programie AutoCAD LT; wyświetlana jest wtedy wartość zbuforowana.
Praca z wieloma układami współrzędnych użytkownika
W AutoCAD można używać różnych układów współrzędnych użytkownika dla każdej rzutni w jednym rysunku. W programie AutoCAD LT można w każdym pliku rysunku wykorzystywać tylko jeden układ współrzędnych.
Po otwarciu pliku rysunku programu AutoCAD w AutoCAD LT, program AutoCAD LT wykorzystuje tylko układ LUW z bieżącej rzutni. Jeśli rysunek edytowany w programie AutoCAD LT zostanie zapisany, a następnie ponownie otwarty w programie AutoCAD, można dostrzec pewne zmiany w LUW.
Praca z cieniowaniem obszarów 2D i brył 3D programu AutoCAD lub AutoCAD LT
W programie AutoCAD style wizualne udostępniają opcje cieniowania i modelu szkieletowego obiektów w bieżącej rzutni. Program AutoCAD LT nie obsługuje stylów wizualnych. W poleceniu STYLCIENIOWANIA w programie AutoCAD LT dostępne są tylko opcje Model szkieletowy 2D i Ukryte. Polecenie STYLCIENIOWANIA w programie AutoCAD LT umożliwia wyłączenie stylów wizualnych w rzutniach utworzonych w programie AutoCAD. Operacja ta ujawni podstawową geometrię, dlatego użytkownik będzie mógł łatwo edytować rysunek i stosować do geometrii precyzyjne narzędzia rysunkowe, takie jak tryby lokalizacji.
Praca z wiązaniami
Niektóre rysunki, z którymi może zetknąć się użytkownik, będą zawierać wymagania projektowe wymuszone wewnątrz rysunku za pośrednictwem wiązań. Użycie wiązań umożliwia wymuszenie wymagań podczas eksperymentowania z różnymi zmianami projektu.
Ograniczony obiekt będzie podczas edycji lub przesuwania modyfikowany w przewidywalny sposób. Zmiana pojedynczej zmiennej może spowodować, że wszystkie powiązane obiekty ulegną zmianie automatycznie, zapewniając łatwe i efektywne wielokrotne wprowadzanie zmian.
Istnieją dwa ogólne typy obsługiwanych więzów: geometryczne i wymiarowe.
- Wiązania geometryczne określają relacje między obiektami geometrycznymi 2D lub punktami obiektów względem siebie.

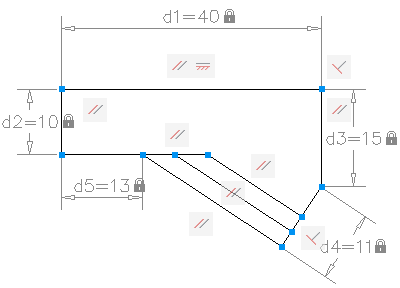

Paski wiązań umożliwiają wyświetlenie wiązań geometrycznych zastosowanych do obiektów. Paski wiązań są widoczne tylko w momencie umieszczenia wskaźnika ponad podświetlonymi węzłami.
- Wiązania wymiarowe sterują odległościami lub kątami między obiektami geometrycznymi 2D w rysunku.
Głównymi wiązaniami wymiarowymi są: wiązania dynamiczne, opisowe i odniesienia.
- Wiązania dynamiczne (domyślnie) — służą do ograniczania obiektów i są wyświetlane na żądanie.
- Wiązania — wymiary bloku — służą do tworzenia skojarzonych zmiennych, odległości odsunięcia i innych.
- Wiązania odniesienia (tylko do odczytu) — wiązania wymiarowe typu tylko do odczytu (dynamiczne lub opisowe).
Po umieszczeniu wskaźnika ponad ograniczonym obiektem zostanie wyświetlony specjalny znacznik informujący, że obiekt jest ograniczony.
W programie AutoCAD LT można wykonać następujące operacje:
- Wyświetlić rysunki zawierające więzy utworzone z użyciem programu AutoCAD.
- Wyświetlić i edytować wiązania wymiarowe i geometryczne.
Praca z blokami dynamicznymi
W programie AutoCAD można dodać nowe parametry wiązania do bloku dynamicznego w Edytorze bloku. W programie AutoCAD LT można otworzyć rysunki zawierające definicję bloku zawierającą wiązania geometryczne lub wymiarowe albo tabelę właściwości bloku, ale nie można dodawać nowych parametrów do definicji bloku.
Podczas pracy ze związanymi blokami dynamicznymi w Edytorze bloku w programie AutoCAD LT można modyfikować wartości wiązań i usuwać wiązania, ale nie można dodawać wiązań w Edytorze bloku. Gdy aktualnym trybem jest Edytor bloku, wiązaniami można zarządzać z poziomu karty Parametryczne.
Modyfikowanie chmur punktów 3D
Mimo że nie można indeksować ani dołączyć chmury punktów w programie AutoCAD LT, to można otworzyć rysunki utworzone w programie AutoCAD zawierające chmury punktów. Kiedy dołączony plik chmury punktów zostanie odblokowany, można wybrać chmurę punktów uchwytem, który jest wyświetlany w środku ciężkości chmury punków.
Wyłączanie widoku perspektywicznego w rysunku AutoCAD
Ustaw wartość zmiennej systemowej PERSPECTIVE na 0, aby wyłączyć widok perspektywiczny rysunku programu AutoCAD otwartego w programie AutoCAD LT. Widoku perspektywicznego nie można włączyć w rysunku otwartym w programie AutoCAD LT.
