Tworzenie widoku szczegółu

Widoki szczegółów można generować z dowolnego widoku rysunku dokumentacji modelu o prostokątnej lub okrągłej ramce.

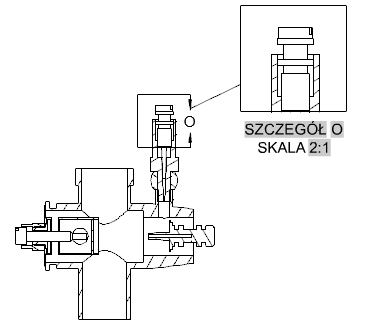

Tworzenie widoku szczegółu z obwiednią prostokątną

Kliknij kolejno kartę Układ > panel Utwórz rzut > Szczegół > Prostokątny. Wyszukiwanie
Wybierz widok, aby użyć go jako rzutu macierzystego.
Wskazówka: Format rzutu szczegółu zależy od bieżącego stylu szczegółu. Można nadpisać te ustawienia za pomocą kontekstowej karty wstążki Tworzenie rzutu szczegółu. Można na przykład określić identyfikator widoku szczegółu, skalę oraz wyświetlanie lub ukrywanie etykiet.
Kliknij środek obszaru do powiększenia.
Kliknij narożnik, aby zdefiniować obszar powiększenia. W miejscu kliknięcia zostanie umieszczony identyfikator widoku szczegółu, a w miejscu kursora zostanie wyświetlony podgląd widoku szczegółu.
Uwaga: Jeśli będzie to wymagane, po utworzeniu rzutu szczegółu można zmienić położenie identyfikatora.
Przesuń podgląd w żądane miejsce i kliknij, aby umieścić widok.

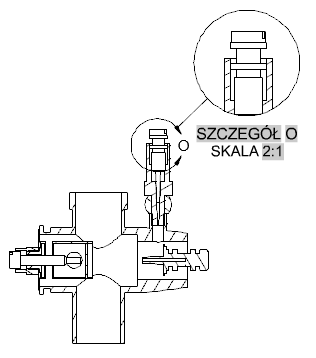

Kliknij kolejno kartę Układ > panel Utwórz rzut > Szczegół > Kołowy. Wyszukiwanie
Wybierz widok, aby użyć go jako rzutu macierzystego.
Wskazówka: Format rzutu szczegółu zależy od bieżącego stylu szczegółu. Można nadpisać te ustawienia za pomocą kontekstowej karty wstążki Tworzenie rzutu szczegółu. Można na przykład określić identyfikator widoku szczegółu, skalę oraz wyświetlanie lub ukrywanie etykiet.
Aby określić środek obszaru do powiększenia, kliknij w obszarze rysunku.
Uwaga: Jeśli opcja tworzenia wiązań jest włączona, (CONSTRAINTINFER = 1), do tego punktu zostanie zastosowane wiązanie zgodności.
Kliknij, aby określić średnicę obszaru do powiększenia. W miejscu kliknięcia zostanie umieszczony identyfikator widoku szczegółu, a w miejscu kursora zostanie wyświetlony podgląd widoku szczegółu.
Uwaga: Jeśli będzie to wymagane, po utworzeniu rzutu szczegółu można zmienić położenie identyfikatora.
Przesuń podgląd w żądane miejsce i kliknij, aby umieścić widok.
