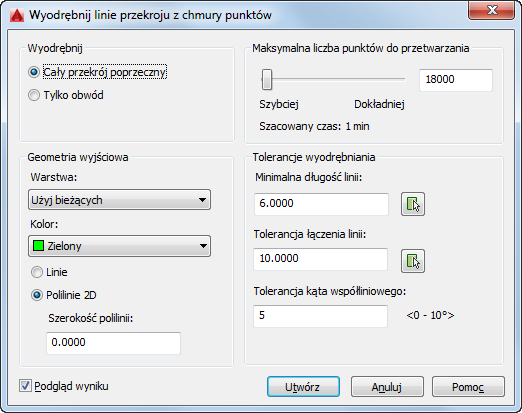

Lista opcji
Wyświetlane są następujące opcje.
Wyodrębnij
Tworzy linie lub polilinie 2D wzdłuż szacowanego przecięcia chmury punktów z płaszczyzną przekroju.
- Cały przekrój poprzeczny
- Tworzy linie i polilinie 2D wzdłuż przecięcia chmury punktów i płaszczyzny przekroju, w tym powierzchnie wewnętrzne.
- Tylko obwód
- Tworzy linie i polilinie 2D tylko wzdłuż przecięcia obwodu chmury punktów i płaszczyzny przekroju.
Geometria wyjściowa
Określa warstwę, kolor i typ obiektu wyodrębnionej geometrii.
- Warstwa
- Określa warstwę wyodrębnionej geometrii.
- Kolor
- Określa kolor wyodrębnionej geometrii.
- Linia
- Określa, że powierzchnie płaskie są wyodrębniane jako obiekty linii. Zakrzywione powierzchnie są wyodrębniane jako segmentowane polilinie 2D.
- Polilinie 2D
- Określa, że powierzchnie płaskie są wyodrębniane jako polilinie 2D.
- Szerokość polilinii
-
Określa szerokość polilinii 2D wyodrębnianych z chmury punktów.
Maksymalna liczba punktów do przetwarzania
Ogranicza liczbę przetwarzanych punktów i szacuje czas wyodrębniania geometrii.
Tolerancje wyodrębniania
- Minimalna długość linii
- Minimalna długość segmentu tworzonych linii lub polilinii 2D. Można wprowadzić wartość lub określić dwa punkty.
- Tolerancja łączenia linii
- Łączy punkty końcowe pobliskich, wyodrębnionych segmentów linii, gdy ich odległość jest mniejsza niż określona wartość. Można wprowadzić wartość lub określić dwa punkty.
- Tolerancja kątowa współliniowości
- Określa maksymalne odchylenie kątowe przed podziałem wyodrębnionej linii lub polilinii 2D na segmenty. Wysoka wartość powoduje zazwyczaj tworzenie mniejszej liczby dłuższych linii.
Wyświetl podgląd wyników
Wyświetla podgląd wyniku przed zakończeniem wyodrębniania. Umożliwia dostosowanie ustawień i natychmiastowe wyświetlenie zmian.
Utwórz
Wyświetla wyodrębnioną geometrię. Użytkownik może zaakceptować wyodrębnioną geometrię, wywołać okno dialogowe w celu zmiany wybranych opcji lub cofnąć wyodrębnioną geometrię.
