Definiowanie bloków

Można tworzyć bloki poprzez skojarzenie obiektów i nadanie im nazwy lub poprzez utworzenie rysunku, który ma być używany jako blok.

Tworzenie bloków na rysunku

Blok jest zasadniczo definicją bloku zawierającą nazwę bloku, geometrię bloku, położenie punktu bazowego, który będzie używany do wyrównywania bloku po jego wstawieniu, oraz wszelkie skojarzone dane atrybutów. Można zdefiniować blok z geometrii rysunku w oknie dialogowym Definicja bloku lub za pomocą Edytora bloku. Po utworzeniu definicji bloku można utworzyć do niej odwołanie w tym samym lub innym rysunku.

Definicja bloku na ilustracji zawiera nazwę, cztery linie i punkt bazowy na przecięciu dwóch ukośnych linii. Tutaj (i w drugim przykładzie) po zapisaniu bloku geometria zostanie usunięta z obszaru rysunku.

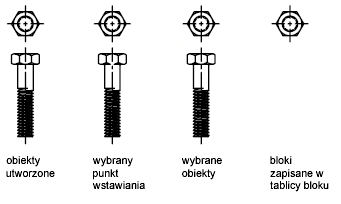

Poniższa ilustracja przedstawia typową kolejność tworzenia definicji bloku w rysunku.

Tworzenie pliku rysunku do wykorzystania w formie bloku

Można tworzyć pliki rysunków w celu ich wstawiania jako bloków do innych rysunków. Pojedyncze pliki rysunków są łatwe do tworzenia i stosowania jako źródła definicji bloków. Zbiory symboli mogą być przechowywane jako pojedyncze pliki rysunków i pogrupowane w foldery.

Metody tworzenia plików rysunków do użycia jako bloków obejmują

Za pomocą obu metod tworzy się zwykły plik rysunku, który może być wstawiany jako blok do innego pliku rysunku. Stosowanie polecenia PISZBLOK jest zalecane, kiedy chce się utworzyć kilka wersji symbolu jako oddzielnych plików rysunków lub utworzyć plik rysunku bez opuszczania bieżącego rysunku.

Jeśli bloki, do których utworzono odniesienia, są oparte na oddzielnych rysunkach (a nie na nazwanym zestawie obiektów), należy pamiętać o następujących kwestiach:

Tworzenie bloków zagnieżdżonych

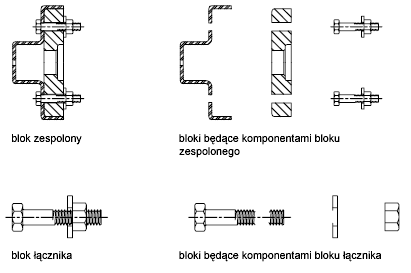

Odniesienia do bloków zawierających inne bloki to bloki zagnieżdżone. Stosowanie bloków wewnątrz bloków może uprościć organizację definicji bloków złożonych.

Nie można wstawiać bloków, które odwołują się do siebie, i jest to jedyne ograniczenie dla bloków zagnieżdżonych.
