Plik zespołu zawiera macierzystą reprezentację pozycyjną, odzwierciedlającą domyślny stan zespołu. Jest ona kopiowana podczas tworzenia nowej reprezentacji pozycyjnej.
Tworzenie reprezentacji pozycyjnej zespołu
Użyj reprezentacji pozycyjnych w celu pokazania zespołu w różnych położeniach. Przykładowo: w pełni otwarty lub w pełni zamknięty.
- Kliknięciem rozwiń w przeglądarce folder Reprezentacje.
- Kliknij prawym przyciskiem myszy polecenie Położenie i wybierz polecenie Nowy. Nowa reprezentacja pozycyjna o domyślnej nazwie Pozycja 1 zostanie aktywowana i zagnieżdżona pod reprezentacją pozycyjną.
- Nazwy kolejnych reprezentacji pozycyjnych będą domyślnie zawierały kolejne liczby naturalne.
- W razie potrzeby kliknij w przeglądarce reprezentację pozycyjną i wprowadź nową nazwę.
- Ustanów nadpisania zależności i komponentów.
- Aby zapisać zmiany, kliknij przycisk Zastosuj. Reprezentacja pozycyjna zostanie zapisana w pliku zespołu.
Tworzenie reprezentacji pozycyjnej bazy formy

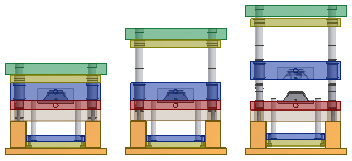

Po wstawieniu bazy formy tworzone są następujące reprezentacje pozycyjne:
- Produkt otwarty
- Wypchnięcie
- Zamknij
- Swobodne przeciągnięcie
Użyj reprezentacji pozycyjnych do oceny bazy formy w różnych położeniach, np. Produkt otwarty i Wypchnięcie pod kątem określania kolizji i innych zaburzeń.
Uwaga: Folder Reprezentacje nie jest dostępny w widoku przeglądarki Projekt formy. Wybierz wartość filtra przeglądarki Model lub Reprezentacje, aby wyświetlić folder Reprezentacje. Rozwiń węzeł Pozycja, aby wyświetlić reprezentacje pozycyjne bazy formy.
- Otwórz górny poziom zespołu, zawierający bieżącą bazę formy.
- Kliknij i rozwiń w przeglądarce folder Reprezentacje.
- Prawym przyciskiem myszy kliknij wpis Położenie, aby utworzyć nową reprezentację pozycyjną lub kliknij prawym przyciskiem myszy istniejącą (ale nie główną reprezentację pozycyjną), a następnie wybierz Uaktywnij.
Nastąpi zmiana konfiguracji zespołu. Dalsze edycje modelu są zablokowane, dopóki nie zostanie aktywowana główna reprezentacja bazy formy.
- Sprawdź wpływ zmian na bazę formy i określ dopasowanie wymagane do umieszczania w różnych pozycjach.
- Sprawdź kolizje.
- Sprawdź nieprawidłowe luzy.
- Opcjonalnie, uaktywnij reprezentację Przeciągnięcie swobodne, następnie wprowadź środowisko symulacji dynamicznej dla dalszej analizy formy. Wszystkie wiązania kinematyczne są usunięte w reprezentacji Przeciągnięcie swobodne.
- Aktywuj główną reprezentację pozycyjną i wróć do górnego poziomu zespołu, aby przeprowadzić dalsze edycje i uaktualnienia formy.
Uwaga: Użyj narzędzia Inventor Studio do animowania sekwencji reprezentacji pozycyjnych. Użyj reprezentacji pozycyjnych jako widoku nakładki na rysunku, aby przedstawić formę w różnych położeniach.
