Określanie właściwości wymiarowania i tolerancji dokumentu

Użytkownik może określić domyślny sposób wyświetlania wymiarów w bieżącym dokumencie programu Inventor.

Podobnie można określić domyślne zachowanie tolerancji dla każdego dokumentu z osobna.

Domyślne opcje wymiaru i tolerancji można określić w oknie dialogowym Ustawienia dokumentu. Dostęp do tych opcji można również uzyskać z poziomu okna dialogowego Właściwości wymiaru.

Określanie domyślnych właściwości wymiaru

1. Kliknij kartę Narzędzia panel Opcje Ustawienia dokumentu .
2. Na karcie Jednostki, w oknie dialogowym Ustawienia dokumentu, w polu Wyświetlanie wymiarów modelowania wybierz stopień dokładności, jaki zostanie zastosowany do wymiarów:
   • Dokładność wyświetlania wymiarów liniowych. Określa liczbę miejsc po przecinku w wymiarach liniowych.
   • Dokładność wyświetlania wymiarów kątowych. Określa liczbę miejsc po przecinku w wymiarach kątowych.
3. Ponadto w obszarze Wyświetlanie wymiarów modelowania należy wybrać sposób wyświetlania wymiarów w szkicu:

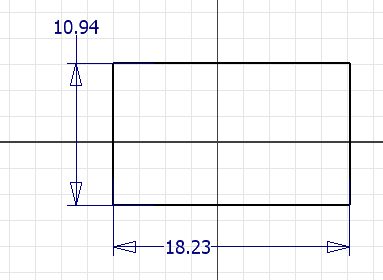

   • Wyświetl jako wartość. Wyświetla wymiar nominalny.

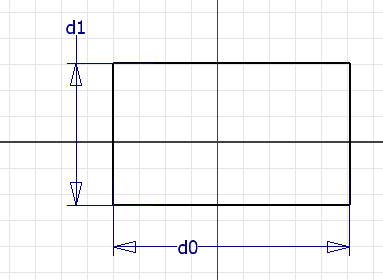

   • Wyświetl jako nazwę. Wyświetla wymiar w postaci nazwy parametru.

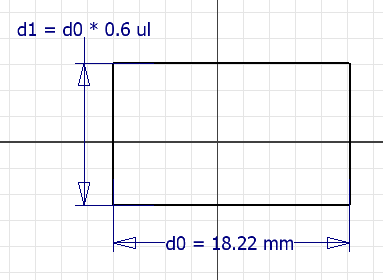

   • Wyświetl jako wyrażenie. Wyświetla wymiar w postaci wyrażenia.

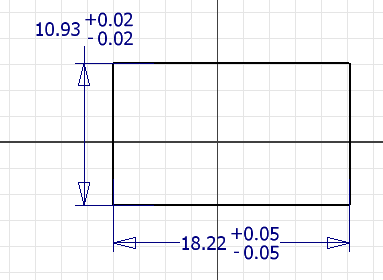

   • Wyświetl tolerancję. Wyświetla tolerancję wymiaru.

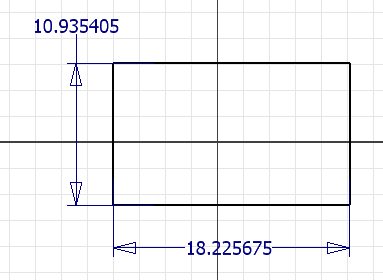

   • Wyświetl wartość precyzyjną. Wyświetla wartość wymiaru pomijając ustawienia dokładności.

4. Kliknij przycisk Zastosuj, aby zastosować ustawienia i kontynuować pracę w oknie dialogowym Ustawienia dokumentu, lub kliknij przycisk OK, aby zakończyć operację i wykonywanie polecenia.
   Uwaga: Właściwości wymiaru można także otworzyć i edytować, klikając prawym przyciskiem myszy dowolny wymiar szkicu i wybierając opcję Właściwości wymiaru. W oknie dialogowym Właściwości wymiaru kliknij kartę Ustawienia dokumentu.

Ustawianie domyślnych wartości tolerancji

1. Kliknij kartę Narzędzia panel Opcje Ustawienia dokumentu .
2. Na karcie Tolerancja domyślna w oknie dialogowym Ustawienia dokumentu można wybrać jedną poniższych czynności lub obydwie:
   • Użyj standardowych wartości tolerancji. Używane są wartości dokładności i tolerancji ustawione na tej karcie podczas tworzenia wymiarów. Aby zastosować ustawienia tolerancji do wymiarów z określoną dokładnością, użyj pól Liniowe i Kątowe.
   • Eksportuj standardowe wartości tolerancji. Eksportuje wymiary do rysunków, korzystając z wartości dokładności i tolerancji ustawionych na tej karcie. Kliknij w polach Liniowe i Kątowe, aby zastosować ustawienia tolerancji do wymiarów o określonej dokładności.
3. Kliknij przycisk Zastosuj, aby zastosować ustawienia i kontynuować pracę w oknie dialogowym Ustawienia dokumentu, lub kliknij przycisk OK, aby zakończyć operację i wykonywanie polecenia.
   Wszystkie wymiary w bieżącym dokumencie części, do których nie zastosowano tolerancji, zostaną uaktualnione w oparciu o zmienione wartości.

   Uwaga: Uwaga: ustawienia tolerancji dokumentu można również otworzyć i edytować poprzez kliknięcie prawym przyciskiem myszy dowolnego wymiaru na szkicu i wybranie opcji Właściwości wymiaru. W oknie dialogowym Właściwości wymiaru kliknij kartę Ustawienia dokumentu.
