Zmiana rozmiaru i położenia elementów szkicowych i umieszczonych

Umożliwia przesuwanie, obrót, zmianę rozmiaru, przesunięcie elementów szkicowych lub umieszczonych oraz rozważenie i utworzenie wiązań na elementach szkicowych.

Przesuwanie lub obrót elementów szkicowych bądź umieszczonych

• Przeciągnij, aby zmienić położenie elementu wyciągnięcia, obrotu lub przeciągnięcia, albo użyj opcji Przesunięcie układu, aby wprowadzić dokładne współrzędne względem wybranej geometrii.

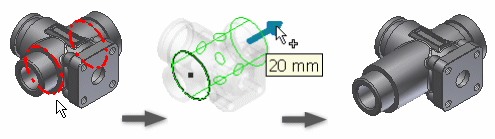

Używanie uchwytów 3D do przesuwania elementu — prezentacja

Zmiana elementów szkicowych

1. Prawym przyciskiem myszy kliknij edytowalną powierzchnię lub edytowalny element, a następnie w menu kontekstowym kliknij Uchwyty 3D.
2. W oknie graficznym przesuń kursor nad uchwytem na elemencie, aby wyróżnić strzałki kierunku.
3. Kliknij strzałkę kierunku, a następnie:
   • Przeciągnij, aby zobaczyć nowy rozmiar.
   • Kliknij powierzchnię, krawędź, wierzchołek lub element konstrukcyjny, aby przeskoczyć do wybranych elementów.
4. Kontynuuj wskazywanie strzałek i przeciągnij, aby zmienić rozmiar powierzchni lub elementu. Podczas przeciągania wyświetlana jest odległość przesunięcia względem poprzedniego położenia.
5. Po przesunięciu do nowego rozmiaru, jeśli potrzebujesz, kliknij prawym klawiszem strzałkę i wprowadź wartości.
   • W celu określenia długości wybierz opcję Edycja odsunięcia lub Edycja zakresu. Podaj wartość.
   • W celu określenia szerokości lub promienia wybierz opcję Edycja odsunięcia lub Edycja zakresu. Podaj wartość.

   Podgląd elementu zawiera spodziewany wynik przed zatwierdzeniem zmiany.

6. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe.

Zmiana rozmiaru elementów umieszczonych

• Aby zmienić rozmiar umieszczonego elementu, użyj jego odpowiedniego okna dialogowego, na przykład okna Otwór, w celu wprowadzenia wartości.

Odwracanie kierunku elementu szkicowego

1. Prawym przyciskiem myszy kliknij element, który ma zostać przeciągnięty, i kliknij polecenie Uchwyty 3D.

2. Kliknij strzałkę i przeciągnij w kierunku przeciwległej powierzchni elementu bazowego.

3. Przeciągnij, aby uzyskać odpowiednią długość.

4. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe.

Uwaga: Za pomocą uchwytów 3D nie możesz zmienić typu zakresu elementu. Na przykład nie można zmienić wyciągnięcia z połączenia na wycięcie ani z wycięcia na połączenie.

Rozważenie i tworzenie wiązania na elemencie szkicowym

Ustawienia w oknie dialogowym Opcje aplikacji, karta Część, sterują zachowaniem wiązań.

Rozważone wiązanie (Stycznie, Koncentrycznie, Zgodnie lub współliniowe) zależy od wybranego uchwytu i geometrii, do której zostało przyciągnięte.

Uchwyty widoczne podczas edycji uchwytami:

1. Szkicowanie linii
2. Punkt szkicu
3. Element
4. Okrąg szkicu
5. Łuk szkicu

Można rozważyć wiązanie z uchwytu statycznego (tego, który nie jest przeciągany) lub uchwytu przeciągniętego.

1. Kliknij uchwyt, a następnie wybierz geometrię, z którą zostanie powiązany element.

   Podgląd rozważonych wiązań jest widoczny na kursorze na podstawie geometrii rzutowanej z wyboru.

   • Aby zapobiec rozważaniu wiązań między uchwytem statycznym a geometrią odniesienia, podczas wybierania przytrzymaj klawisz CTRL.
   • Aby zapobiec rozważaniu wiązań między przeciągniętym uchwytem a geometrią odniesienia, podczas przeciągania uchwytu 3D przytrzymaj klawisz CTRL.
2. Aby zakończyć, kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe. Aby wprowadzić dokładne współrzędne dla co najmniej jednej osi, kliknij opcję Potwierdź i przesuń.

Pokaż, jak tworzyć szkice 2D podczas używania uchwytów 3D

Ustawienia w oknie dialogowym Opcje aplikacji, karta Część, sterują zachowaniem wiązań.
