Mold Design dostarcza zintegrowanych narzędzi do projektowania form. Używając narzędzi inteligentnych i katalogów dostarczonych w programie Mold Design można szybko wygenerować dokładny projekt formy bezpośrednio z prototypów cyfrowych.
Biblioteki Tooling Desktop Content
Aby skrócić instalację, na dysku instalacyjnym umieszczono tylko podzbiór biblioteki elementów formy metrycznej Desktop Content programu Inventor. Wszystkie dostępne zasoby można pobrać ze strony: Biblioteki Content Center projektu formy
Elementy projektu formy w programie Inventor
Używając pojedynczego cyfrowego modelu, zespół inżynierów może zaprojektować produkty, a zespół produkcyjny może zaprojektować formy. Ten proces pomaga uniknąć błędów w produkcji i znacząco skraca terminy dostaw.
Interfejs użytkownika prowadzi użytkownika logicznymi krokami przez proces projektowania formy.
Kluczowe elementy

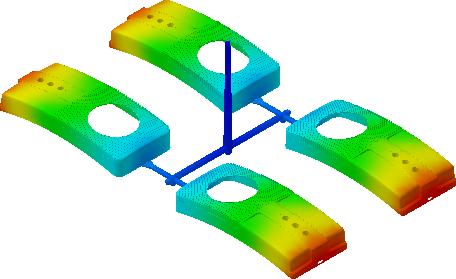

- Analiza Moldflow Przedstawia jakość części podczas wstępnego stadium projektu i pozwala na uniknięcie problemów w następnych etapach,
- Forma rodziny: Umożliwia zarządzanie formami rodziny. Można przełączać między częściami z tworzywa sztucznego formy wielokrotnej do zakończenia projektowania podziału dla każdego zestawu matrycy i stempla.
- Kanał wlewowy i przewężka: umożliwia sposób określenia typu i położenia przewężek i zdefiniowania kanału wlewowego, charakterystycznego rozmiaru i kształtu,
- Kanał chłodzący zwiększa wydajność projektu formy i upraszcza proces tworzenia złożonych kanałów chłodzących.
- Projekt matrycy i stempla Kieruje złożone problemy definicji podziału. Kombinacja tych funkcji umożliwia zamknięcie szczeliny, adaptacyjne i automatyczne tworzenie zamykania otworów i powierzchni rozdzielających.
- Standardowe narzędzia i biblioteka komponentów Zapewnia wsparcie w szerokim zakresie komponentów z bibliotek katalogów komercyjnych oraz opcje do tworzenia części użytkownika.
- Automatyzacja rysunku Automatyzacja rysunku 2D automatycznie generuje pojedyncze, lub w serii, rysunki 2D profesjonalnej formy na podstawie modeli 3D formy. Funkcja Zarządzanie rysunkami zapewnia skróty do poleceń takich, jak podgląd, usuń, otwórz i ponownie nazwij automatycznie wygenerowane rysunki 2D,
- Standardowa i dostosowana baza formy Zapewnia dostęp do biblioteki zawierającej w szerokim zakresie standardowe bazy formy od ponad 14 dostawców. Funkcja Dostosuj bazę formy umożliwia dodanie, usunięcie i dostosowanie komponentów oraz ponowny montaż wszystkich komponentów zespołu bazy formy. Bez znajomości metod programowania, użytkownik może dołączyć własne projekty bazy formy.
- Zakończ asocjacyjność: Program Mold Design zapewnia zakończenie asocjacyjności w całym procesie projektowania formy. Projekty form można zmieniać dowolnie. Zmiany wykonane dla części formowalnej są automatycznie propagowane dla matrycy i stempla. Wszelkie zmiany kanałów chłodzenia, płyt lub komponentów standardowych znajdują automatyczne odzwierciedlenie w bazie formy.
