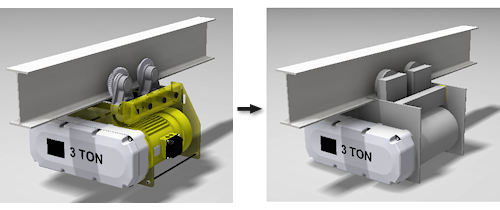

Gdy nie jest wymagane wyświetlanie wszystkich szczegółów znajdujących się w pliku części (.ipt) zespołu, należy utworzyć prostą reprezentację zespołu zawierającą wyłącznie istotne informacje, takie jak punkty osadzenia. Za pomocą narzędzia Uprość można zmniejszyć złożoność modelu w celu ułatwienia i przyspieszenia tworzenia odniesień w całym procesie projektowania.
Na przykład można uprościć model, aby:
- Usunięcie własności intelektualnych jest wymagane w celu współdzielenia modelu z klientami bez możliwości wykonywania inżynierii wstecznej.
- Zwiększ wydajność.
Przegląd procesu roboczego
- Otwórz plik zespołu (.iam). Kliknij kartę Uprość.
- Kliknij opcję Dołącz komponenty i określ komponenty zawarte w uproszczonej wersji.
- Zdefiniuj powłoki, aby zastąpić geometrię złożoną.
- Połącz komponenty w jedną część uproszczoną.
Kliknij tutaj , aby wyświetlić szczegółowy proces roboczy tworzenia modelu zgodnego z RFA.
