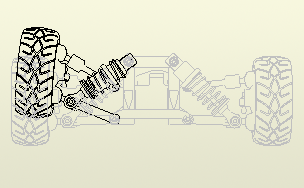

Reprezentacja widoku projektu jest tworzona w środowisku zespołu i zachowuje stan wyświetlania zespołu. Podczas tworzenia rzutu rysunku zespołu można użyć dowolnej reprezentacji widoku projektu, która została zdefiniowana w zespole.
Można też utworzyć skojarzenie pomiędzy reprezentacją widoku projektu i widokiem rysunkowym. Podczas tworzenia skojarzenia reprezentacji widoku projektu z widokiem rysunkowym, widok rysunkowy będzie automatycznie uaktualniany, kiedy wystąpią zmiany w reprezentacji widoku projektu w środowisku zespołu.
Tworzenie skojarzeń pomiędzy reprezentacją widoku projektu a widokiem rysunkowym
- Tylko publiczne reprezentacje widoku projektu mogą być skojarzone z widokiem rysunkowym. Prywatne reprezentacje widoku projektu mogą być użyte do tworzenia widoków rysunkowych, ale takie widoki są statyczne, czyli nie podlegają uaktualnieniu po dokonaniu zmian w środowisku zespołu.
- Reprezentacja widoku projektu skojarzona z plikiem odniesienia który został usunięty, automatycznie usuwa jego skojarzenie. Odpowiednio, usunięcie reprezentacji widoku projektu która była skojarzona z plikiem odniesienia, usuwa skojarzenie reprezentacji widoku projektu.
Wskazówki dotyczące tworzenia widoków
- Reprezentacje poziomu szczegółu należy tworzyć w zespole, nie w rysunku. Komponentów z przeglądarki rysunku nie można wyłączyć
- Wyłączone komponenty nie są wyświetlane w przeglądarce rysunku.
- Widoki rysunku pozostają skojarzone z wybranymi reprezentacjami poziomu szczegółu. Jeśli reprezentacja ulegnie zmianie, widok jest automatycznie aktualizowany.
- Jeśli plik zespołu jest otwarty, domyślnie otwartą reprezentacją jest Poziom szczegółu. Jeśli nie wybrano żadnej reprezentacji następuje odwołanie do reprezentacji głównej.
- Reprezentacje systemowe Wszystkie komponenty wyłączone oraz Wszystkie części wyłączone nie są dostępne, gdyż żadna geometria nie jest widoczna.
- W celu dalszego dostosowywania widoku, należy określić reprezentację widoku projektu. Komponenty niewidoczne w reprezentacji graficznej nie zostaną przeliczone w widoku.
Wskazówki dotyczące tworzenia i zarządzania opisami
- Opisy posiadające wyłączone odniesienia są usuwane. Aby zapobiec temu, należy w oknie dialogowym Ustawienia dokumentów, na karcie Rysunek ustawić opcje dotyczące zachowania osieroconych opisów.
- Opisy ogólne można tworzyć tylko dla włączonych komponentów. Jeśli opis nie jest poprawny - ze względu na wyłączone odniesienie - jest on usuwany. W takim wypadku można też zmienić odniesienie na nowe.
- Lista części zawsze odnosi się tylko do Głównej reprezentacji widoku szczegółu. Włączenia i Wyłączenia na dowolnym poziomie szczegółu nie są odzwierciedlane na liście części.
- Numery pozycji są tworzone tylko dla włączonych komponentów. Jeśli reprezentacja poziomu szczegółu zostanie zmieniona i numer pozycji odnosi się do wyłączonego komponentu, dany numer pozycji zostaje usunięty.
- Informacje dotyczące komponentów wyłączonych w widoku nie są wyświetlane w tabelach otworów.
- Jeśli ze względu na powstałe zmiany reprezentacji poziomu szczegółu komponent zostaje włączony, zostaje on również uaktualniony, tak aby zawierał otwory.
- Usuwane są opisy otworów przyłączonych do wyłączonego komponentu.
Użycie reprezentacji widoku projektu w celu zwiększenia wydajności
- Wykonaj jedną z poniższych czynności, aby zwiększyć wydajność i oszczędność pamięci:
- Wybierz reprezentację widoku projektu wyświetlającą wyłącznie te komponenty, które muszą być widoczne. Wszystkie komponenty które nie są widoczne w reprezentacji widoku projektu, nie są wczytywane do pamięci.
- Zamknij plik zespołu używany w rzucie rysunku, aby jego dane graficzne nie były wczytywane do pamięci.
- Aby edytować model wyświetlony na rysunku, w menu aplikacji kliknij przycisk Otwórz, aby wybrać plik zespołu, a następnie kliknij przycisk Opcje. Wybierz reprezentację używaną na rysunku.
Tworzenie widoków rysunkowych przy użyciu reprezentacji pozycyjnych zespołu

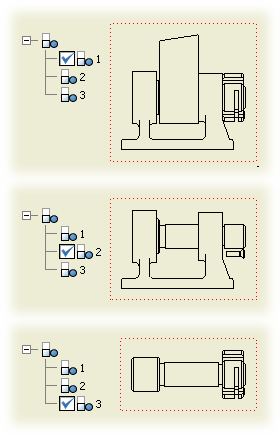

Reprezentacje pozycyjne tworzą kinetyczne "zdjęcie" zespołu, ukazujące komponenty w różnych konfiguracjach. W zespole zapisać można wiele reprezentacji pozycyjnych. Podczas tworzenia bazowego widoku rysunkowego podać można nazwę reprezentacji pozycyjnej. Utworzony zostanie widok skojarzony z reprezentacją, co umożliwi aktualizowanie go zgodnie ze zmianami reprezentacji.
- Tworzenie lub otwieranie rysunku.
- Na wstążce kliknij kartę Wstaw widoki
panel Tworzenie Bazowy. - W oknie dialogowym Widok rysunku wybierz plik modelu.
- Na karcie Komponent wybierz opcję Reprezentacja pozycyjna z listy Pozycja.
- Ustaw pozostałe opcje w oknie dialogowym Widok rysunkowy i kliknij przycisk OK.
Zmiana reprezentacji widoku projektu dla widoku rysunkowego
Podczas tworzenia widoku rysunku zespołu można wybrać dowolne reprezentacje widoku projektu, które zostały zdefiniowane w zespole. Można też utworzyć skojarzenie pomiędzy reprezentacją widoku projektu a widokiem rysunku, zaznaczając pole wyboru Skojarzony.
Reprezentacja widoku projektu dla widoku rysunkowego i ich wzajemne zależności mogą być zmienione po umieszczeniu widoku.
- Kliknij prawym przyciskiem myszy widok rysunku i wybierz opcję Edytuj widok.
- W oknie Widok rysunku zmień reprezentację widoku projektu.
Tworzenie rysunków lub zespołów za pomocą reprezentacji poziomu szczegółu

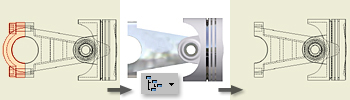

Za pomocą reprezentacji poziomu szczegółu można tworzyć rysunki zespołu najwyższego poziomu. Pozwala to zmniejszyć liczbę plików wczytywanych do pamięci.
Tworząc widok rysunku, można wybrać reprezentację poziomu szczegółu. Podczas obliczania widoku rysunku, komponenty wyłączone nie są brane pod uwagę.
Po utworzeniu widoku, można edytować widok rysunku i wybierać inne reprezentacje poziomu szczegółu.
- Na wstążce kliknij kartę Wstaw widoki panel Tworzenie Bazowy.
- W oknie dialogowym Widok rysunku wybierz plik modelu.
- Wybierz Poziom szczegółu reprezentujący widok.
- W oknie dialogowym Widok rysunku określ inne ustawienia i kliknij przycisk OK.
