Nadpisania w reprezentacjach pozycyjnych

Reprezentacje pozycyjne umożliwiają ocenę kolejnych stanów kinematycznych zespołu. Poprzez tworzenie nadpisań na takich elementach jak wartości zależności lub umieszczenia komponentów, można tworzyć wielokrotne reprezentacje pozycyjne (PR), z których każda przechwytuje inny stan rozwiązania dla zespołu.

Reprezentacje pozycyjne mogą być użyte w zespołach macierzystych, widokach rysunkowych i zespołach pochodnych. Są one przeznaczone tylko do oceny kinematycznej a nie do zamierzonych zmian projektowych. Dowolna zmiana w zamierzeniu projektowym zespołu, taka jak dodanie luz usunięcie zespołu musi być dokonana w głównej reprezentacji pozycyjnej.

Zespół może przywołać reprezentację pozycyjną podzespołu na dwa podstawowe sposoby. Pierwszy polega na ustawieniu podzespołu według danej reprezentacji pozycyjnej. Czynność ta jest zbliżona do skojarzenia reprezentacji widoku projektu. Drugi jest oparty na osadzeniu: reprezentacja pozycyjna w zespole macierzystym jest nadpisana w podzespole i ustawia reprezentację pozycyjną dla zespołu.

Wskazówka:

• Pierwszej metody używa się, gdy stan główny zespołu macierzystego jest najlepiej zdefiniowany nie przez stan główny podzespołu ale przez reprezentację pozycyjną podzespołu, taką jak cylinder hydrauliczny w zamkniętej pozycji.
• Druga, bardziej znana metoda, powinna być używana w sytuacji, gdy różne reprezentacje pozycyjne podzespołów pomagają zdefiniować odpowiadające reprezentacje pozycyjne w zespole macierzystym.

Proces roboczy 1: Kontrolowanie reprezentacji pozycyjnych w podzespole

1. Otwórz plik zespołu zawierający podzespół z reprezentacjami pozycyjnymi:

   • Domyślne położenie instalacji folderów Tutorial Files i Samples:

     System operacyjny XP

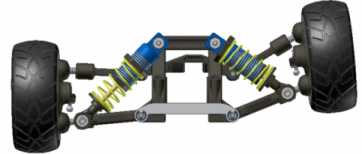

     • Pliki przykładów: Program Files\Autodesk\Inventor[wersja]\Samples\Models\Assemblies\Suspension\Suspension.iam. Zwróć uwagę na dwa tłumiki wstrząsów.

2. Rozwiń przeglądarkę na pierwszym podzespole wstrząsów, Front 1.3 Wstrząs:1, a następnie rozwiń folder Reprezentacje.
3. Zwróć uwagę na węzeł Położenie, który wskazuje, że podzespół jest ustawiony na stan główny. Rozwiń ten folder i uaktywnij istniejącą zamkniętą reprezentację pozycyjną. Zwróć uwagę, że zespół macierzysty reaguje przez podniesienie zawieszenia, w odpowiedzi na zmianę w stanie rozwiązania dla wstrząsu.

4. Zamknij plik. Nie zapisuj zmian.

Proces roboczy 2: Osadzanie reprezentacji pozycyjnej z nadpisaniem.

1. Otwórz plik zespołu zawierający podzespół i utwórz reprezentację pozycyjną w głównym zespole:
   • Otwórz C:\Program Files [(x86)]\Autodesk\Inventor [wersja]\Samples\Models\Representations\Suspension\Suspension.iam. Zwróć uwagę na dwa tłumiki wstrząsów.

2. Rozwiń folder Reprezentacje dla zespołu Suspension.iam a następnie rozwiń węzeł Położenie.
3. Korzystając z menu prawego klawisza myszy kliknij węzeł Położenie a następnie wybierz Nowy. Zmień nazwę reprezentacji pozycyjnej na Lewe uderzenie.

   Utworzyliśmy teraz reprezentację pozycyjną w głównym zespole, która nie posiada nadpisań, więc wygląda tak samo jak reprezentacja pozycyjna główna.

4. Kliknij prawym klawiszem myszy drugi podzespół wstrząsu, Front 1.3 Wstrząs :2, i wybierz Nadpisz.
5. W oknie Nadpisz wybierz kartę Reprezentacje i zaznacz przełącznik Nadpisz dla reprezentacji pozycyjnych, a następnie ustaw reprezentację pozycyjną na Zamknięta. Zamknij okno.
6. Reprezentacja pozycyjna Lewe uderzenie zespołu głównego osadza teraz zamkniętą reprezentację pozycyjną tłumika wstrząsów. Uaktywniając reprezentacje pozycyjne: główną i Lewe uderzenie zespołu głównego, można szybko zobaczyć efekt pełnego zamknięcia lewego uderzenia.

7. Zachowaj plik otwarty i spróbuj utworzyć dalsze nadpisania innych obiektów takich jak prawy wstrząs lub wiązania.
