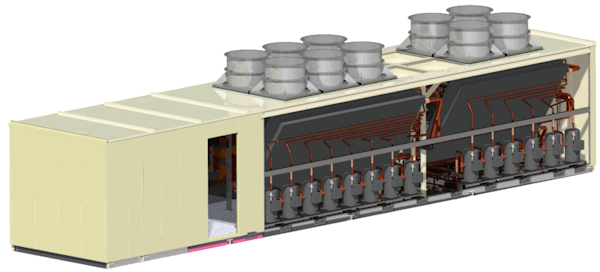

Zespoły programu Inventor mogą mieć aż 50 000 wystąpień i 10 000 niepowtarzalnych części. Wystąpienie jest odniesieniem do części lub podzespołu w zespole głównym. Dlatego, jeśli dla śruby zostanie ośmiokrotnie utworzony szyk, istnieć będzie osiem wystąpień i jedna unikalna część. Bardziej typowe duże zespoły zawierają 3000–5000 wystąpień z 1000–2000 części. Nie istnieje dokładna liczba definiująca „duży” zespół.
Dużym zespołem jest dowolny plik zespołu, który może mieć negatywny wpływ na wydajność. Typowe przyczyny pogorszenia wydajności to liczba wystąpień, liczba unikalnych plików, złożoność geometrii lub konfiguracja sprzętu. Informacje na tej stronie mają na celu pomóc w zwiększeniu wydajności i/lub pojemności. Nie ma jednego rozwiązania, które pomogłoby we wszystkich sytuacjach. Należy rozwiązań, które pomagają w danym środowisku projektu.
Tryb Express
Tryb Express stanowi metodę pracy z bardzo dużymi zespołami i radykalnie skraca czas otwierania pliku. Tryb Express usprawnia działanie, wczytując tylko obraz modelu i odpowiednie dane najwyższego poziomu. Aby uzyskać więcej szczegółów, zobacz temat Tryb Express.
Pojęcia i zagadnienia dotyczące dużych zespołów
Wystąpienie — odniesienie do części lub podzespołu w zespole głównym.
Wydajność — prędkość, z jaką zadanie zostanie zakończone. Czas potrzebny do otwarcia pliku, utworzenia rzutu rysunkowego lub renderowania obrazu jest związany z wydajnością.
Pojemność to ilość pamięci wymagana do wykonania operacji. Pojemność wpływa na liczbę komponentów, jakich można efektywnie używać w zespole lub wyświetlać w widoku rysunku.
Poniżej opisano problemy związane z dużymi zespołami i procesy robocze, które mogą usprawnić pracę. Użyj tej tabeli w celu określenia obszarów zainteresowania. Następnie odszukaj informacji, aby uzyskać więcej szczegółów.
- Modelowanie szkieletowe
- Rozmieszczanie komponentów
Zmiany w modelu
- Wspólne źródło
- Rozmieszczanie komponentów
- Powłoka obszaru roboczego
- Rozmieszczanie komponentów
- Uproszczenie komponentu
- Długi czas otwierania
Wyświetlanie geometrii
- Pliki projektu
- Długi czas otwierania
- Opcje aplikacji
- Długi czas otwierania
Wyświetlanie geometrii
Otwieranie rysunków
Tworzenie widoków rysunkowych
- Reprezentacja poziomu szczegółu
- Długi czas otwierania
Wyświetlanie geometrii
Zmiany w modelu
Tworzenie widoków rysunkowych
- Zastąpienie poziomu szczegółu
- Długi czas otwierania
Wyświetlanie geometrii
Tworzenie widoków rysunkowych
