Inventor 2016 R3, uaktualnienie dostępne dla subskrybentów programu Inventor, oferuje dodatek Połączony projekt w usłudze A360 dla programu Inventor i możliwość eksportowania danych do formatu pliku IFC (Industry Foundation Classes) w celu użycia w aplikacji do projektowania budynków.
Usprawnienie współpracy i możliwości oceny projektów 3D dzięki dodatkowi Połączony projekt w usłudze A360 dla programu Inventor
Dodatek Połączony projekt dla programu Inventor pozwala na szybkie i łatwe przeprowadzenie oceny projektu 3D przy udziale zespołu oraz innych współpracowników w dowolnym miejscu i na dowolnym urządzeniu.
Proces jest prosty. W programie Inventor należy zacząć od przechwycenia uproszczonego obrazu 3D części lub zespołu nazywanego projektem udostępnionym. Projekt udostępniony obejmuje tylko wybrane części, których podgląd można wyświetlać, dzięki czemu można kontrolować zawarte w nim informacje. Następnie należy określić adresy e-mail współpracowników i przyznać im prawa dostępu do projektu udostępnionego bezpośrednio z programu Inventor. Współpracownicy mogą wygodnie oceniać projekty udostępnione w trybie online, korzystając z usługi Autodesk 360. Każdy członek zespołu projektowego może dodawać i wyświetlać komentarze.

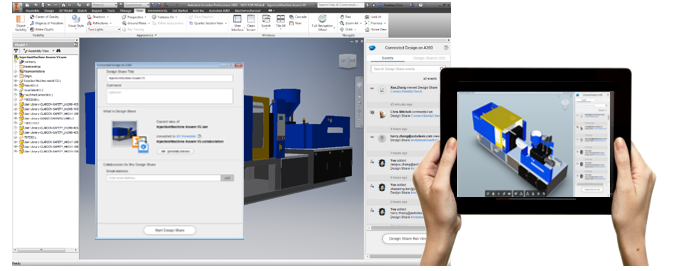

| Tworzenie projektu udostępnionego w programie Inventor/ocenianie i komentowanie na dowolnym urządzeniu |
|
Dodatek Połączony projekt dla programu Inventor:
- Pozwala każdemu na ocenę projektów 3D z praktycznie dowolnego urządzenia niezależnie od tego, czy ma dostęp do programu Inventor.
- Umożliwia łatwe udostępnianie projektów w toku bez konieczności zatwierdzania zmian lub wpływania w inny sposób na zarządzanie danymi.
- Zapewnia znacznie szybszy i zautomatyzowany sposób udostępniania danych niż tradycyjne metody, takie jak zrzuty ekranów 2D i wiadomości e-mail.
- Wykorzystuje uproszczone widoki 3D pozwalające łatwo określić, które części są udostępniane, a które wykluczone.
- Umożliwia automatyczne zarządzanie komentarzami od współpracowników i ich monitorowanie, a także zapewnia centralny zapis daty i godziny każdego projektu udostępnionego i komentarza otrzymanego w odpowiedzi.
Wszyscy korzystają: Dodatek Połączony projekt dla programu Inventor umożliwia zespołom projektowym szybkie i łatwe udostępnianie postępów oraz zbieranie opinii, pomagając projektantom i inżynierom wykonanie pracy w krótszym czasie dzięki lepszej współpracy.
Publikowanie projektów w formacie IFC dla branży budowlanej
Format pliku Industry Foundation Classes (IFC) zapewnia otwarty standard wymiany informacji o modelu między sektorami produkcji, architektury, inżynierii i budownictwa. Aktualizacja Autodesk Inventor 2016 R3 dodaje format IFC jako opcję eksportowania, ułatwiając realizację projektów mechanicznych 3D w przypadku budynków i konstrukcji.
Standard IFC jest rozwijany i obsługiwany przez organizację buildingSMART. Firma Autodesk wspiera inicjatywę organizacji buildingSMART w zakresie standardu danych BIM COBie (Construction Operations Building Information Exchange) od czasu jej wprowadzenia, ponadto jest reprezentowana w zarządzie organizacji. W celu zapewnienia w programie Inventor możliwości oferowanych przez certyfikowany przez organizację buildingSMART format IFC wykorzystano funkcję eksportu do tego formatu z programu Revit.

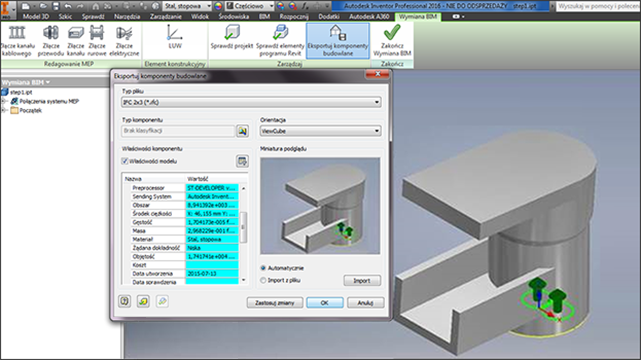

W pliku części lub zespołu należy wybrać format pliku IFC w oknie polecenia Eksportuj komponenty budowlane w środowisku wymiany BIM. Model zostanie zapisany w formacie *.ifc i będzie zawierać informacje o geometrii 3D oraz właściwościach materiału do użycia na dalszych etapach.
Więcej informacji można znaleźć w rozdziale Środowisko wymiany BIM.
