Ulepszenia szkicu

Określanie płaszczyzny źródłowej szkicu

Teraz użytkownik ma możliwość określenia, na której powierzchni lub płaszczyźnie szkic został pierwotnie utworzony. W przeglądarce należy wybrać szkic i kliknąć opcję Pokaż dane wejściowe w menu kontekstowym, aby wyświetlić źródłową płaszczyznę lub powierzchnię.

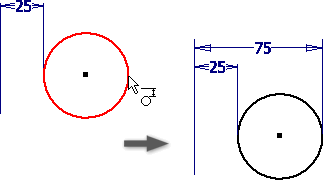

Tworzenie wymiarów stycznych między geometrią łuku lub kołową w szkicu 2D

Teraz można tworzyć wymiary styczne między geometrią łuku lub kołową w szkicu 2D. Ten proces roboczy umożliwia związanie okręgu w pełni za pomocą wymiarów stycznych, bez korzystania z tradycyjnego wymiaru średnicy ani punktu środkowego okręgu.

Ustawienie wyświetlania Pokaż/Ukryj wszystkie wiązania pozostaje niezmienione

Wybrane ustawienie wyświetlania Pokaż wszystko lub Ukryj wszystkie wiązania pozostaje aktywne podczas szkicowania i w trakcie sesji edycji. Poprzednio ustawienia pokazywania i ukrywania nie były zachowywane podczas tworzenia nowej geometrii lub rozpoczynania nowego szkicu.

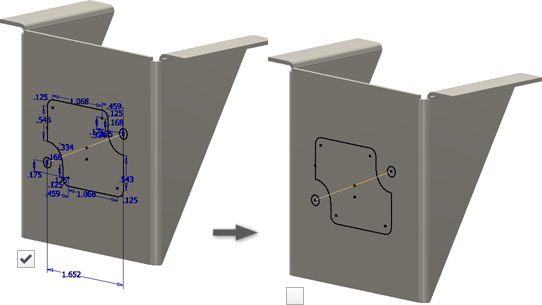

Ukryj wymiary szkicu

Opcja Wymiary szkicu została dodana do listy Widoczność obiektu. Za pomocą tej opcji można wyświetlić szkice 2D lub 3D i ukryć wszystkie powiązane wymiary szkicu. Wcześniej nie było możliwości ukrycia wymiarów szkicu osobno. Ta opcja jest dostępna dla części oraz zespołów.

Spójność podczas współdzielenia szkicu

W przypadku współdzielenia szkicu poprzez przeciągnięcie go powyżej jego elementu w przeglądarce jest on teraz widoczny automatycznie. Stan widoczności szkicu współdzielonego jest teraz zgodny z metodą współdzielenia szkicu wybraną za pomocą menu kontekstowego.

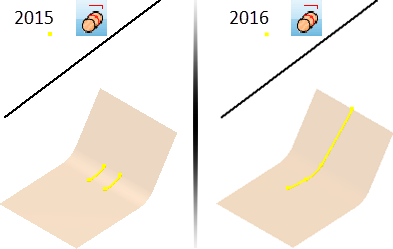

Zawiń szkic 3D do powierzchni

Opcja Zawiń do powierzchni w poleceniu Rzutuj na powierzchnię została udoskonalona. Działanie opcji Zawiń do powierzchni jest bardziej przewidywalne, a jej użycie pozwala teraz na zawijanie do większej liczby różnych powierzchni. Na poniższym rysunku pokazano wynik zawijania prostej linii na dwie płaszczyzny i krzywą w wersjach programu 2015 i 2016.

Nowe punkty przyciągania w menu kontekstowym

Poprzednio jedynymi punktami przyciągania dostępnymi w opcji Przyciąganie punktów menu kontekstowego wywoływanego za pomocą prawego przycisku myszy były: Symetria, Środek i Przecięcia. Dodano następujące punkty przyciągania:

• Punkt końcowy
• Pozorne przecięcie
• Kwadrant
• Środek między 2 punktami

Krzywa sylwetki szkicu 3D

Polecenie Utwórz krzywą sylwetki zawiera nowe opcje. Teraz z tworzenia krzywej można wykluczyć wybrane powierzchnie, powierzchnie płaskie i powierzchnie wewnętrzne.
