Projekt szkicu

Szczeliny liniowe i w kształcie łuku

Można szkicować szczeliny liniowe lub w kształcie łuku, korzystając z pojedynczego polecenia, podobnie jak w przypadku innych podstawowych kształtów, np. prostokątów czy okręgów.

Dostępnych jest pięć nowych poleceń do tworzenia szczelin:

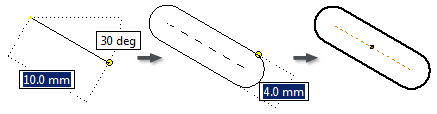

• Polecenie Szczelina środek do środka tworzy szczelinę liniową zdefiniowaną przez orientację i długość linii środkowej szczeliny oraz szerokość szczeliny.

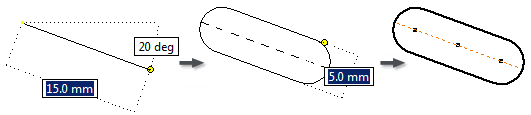

• Polecenie Szczelina przez długość całkowitą tworzy szczelinę liniową zdefiniowaną przez orientację, długość i szerokość szczeliny.

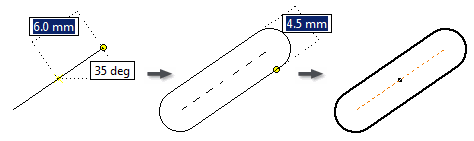

• Polecenie Szczelina przez punkt środkowy tworzy szczelinę liniową zdefiniowaną przez środek, orientację i długość linii środkowej szczeliny oraz szerokość szczeliny.

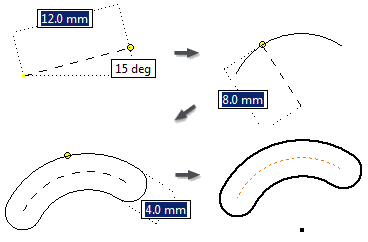

• Polecenie Szczelina przez łuk z trzech punktów tworzy szczelinę z łuku zdefiniowaną przez trzypunktowy łuk ze środka i szerokość szczeliny.

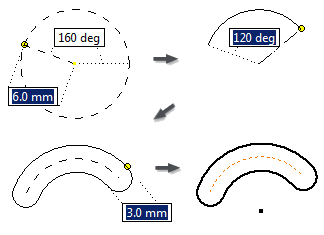

• Polecenie Szczelina przez łuk ze środka tworzy szczelinę z łuku zdefiniowaną przez punkt środkowy, łuk z dwóch punktów odchodzących od punktu środkowego i szerokość szczeliny.
