Program Inventor jest ciągle udoskonalany, aby mógł pomagać w stawianiu czoła bieżącym i przyszłym wyzwaniom w zakresie inżynierii i produkcji. Inventor 2016 R2, uaktualnienie dostępne dla subskrybentów programu Inventor, zapewnia ulepszenia samego programu i wprowadza nowe narzędzia podnoszące parametry użytkowe produktu, takie jak wstępna symulacja i projektowanie koncepcyjne części lekkich oraz bardziej efektywne procesy robocze związane z danymi projektów mechanicznych i elektrycznych.

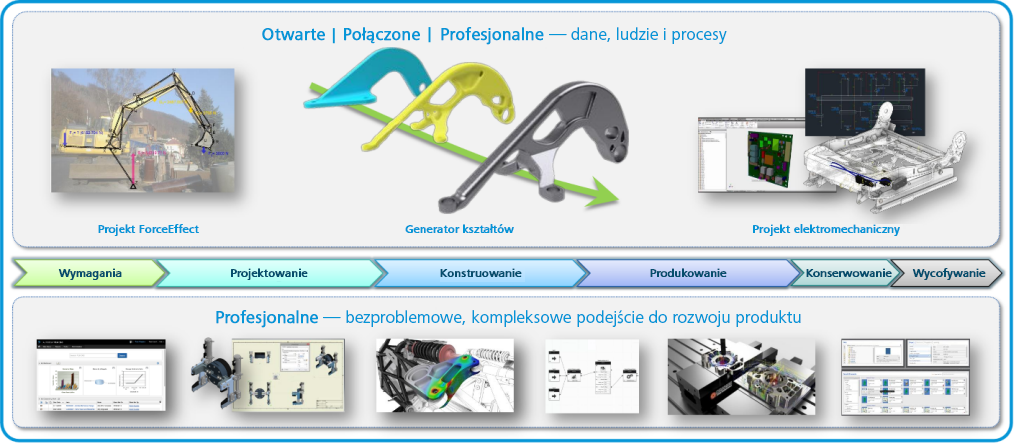

Ta wersja zawiera narzędzie, którego nigdy wcześniej nie oferowała żadna aplikacja CAD: Generator kształtów. Zamiast symulować parametry użytkowe po zakończeniu modelowania części można teraz określić w oprogramowaniu, co chce się uzyskać, a komputer przystąpi do generowania zoptymalizowanej konstrukcji na podstawie podanych wymagań. W ten sposób można pominąć wielokrotne iteracje i szybciej niż kiedykolwiek dotąd uzyskać najlepszy możliwy projekt. Ta wersja jest czymś więcej niż tylko aktualizacją. To przyszłość prawdziwego „projektowania wspomaganego komputerowo”. Poszerza ona możliwości Otwartej | Połączonej | Profesjonalnej platformy rozwoju produktu, jaką stanowi program Inventor, sprzyjając innowacyjności, współpracy oraz konstruowaniu i tworzeniu znakomitych produktów.
Generator kształtów
Opis: Narzędzie do projektowania, które umożliwia tworzenie konstrukcyjnie wydajnych części.

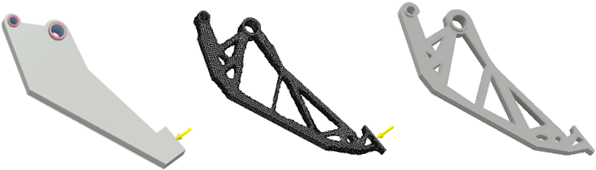

Funkcja: Jest to strategia projektowa polegająca na maksymalizacji sztywności danej części przy podanych wiązaniach. W Generatorze kształtów jest tworzony kształt odniesienia w postaci siatki 3D, którego można użyć w celu ulepszenia projektu.
Sposób działania: Technologia Generatora kształtów została zintegrowana z programem Inventor i umożliwia wygładzenie siatki w celu utworzenia kształtu, który może służyć za odniesienie podczas projektowania części.

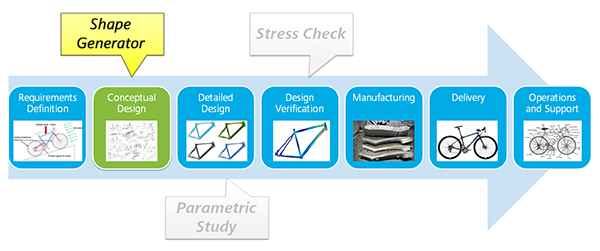

W jakim miejscu procesu projektowania stosuje się Generator kształtów?
Generator kształtów jest przeznaczony do stosowania na wczesnych etapach projektowania koncepcyjnego. Wykorzystuje on dane wejściowe w celu utworzenia kształtu odniesienia dla konstrukcyjnie wydajnych części. W oparciu o kształt odniesienia można podczas projektowania zmodyfikować kształt części, aby przypominał kształt odniesienia. Następnie można zoptymalizować projekt za pomocą symulacji i analizy naprężeń.
Aby uzyskać więcej informacji, patrz temat Generatora kształtów.
Aby go teraz wypróbować, przejdź do ćwiczenia z przewodnikiem: Generator kształtów — projekt koncepcyjny.
Udoskonalenia procesu roboczego IDF
Teraz masz większą elastyczność i kontrolę podczas pracy z danymi projektu PCB. Ulepszona obsługa formatu IDF 2.0 i 3.0 obejmuje nowe możliwości kontroli nad importowanymi danymi projektowymi, jak również nową funkcję publikowania do nowej biblioteki Content Center komponentów IDF i ponownego używania komponentów PCB.
Nowa biblioteka Content Center komponentów IDF

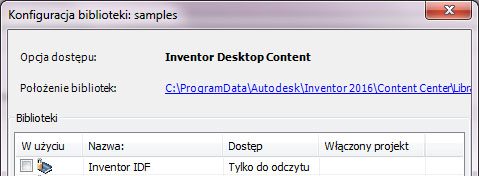

Z programem Inventor 2016 R2 (dostępne dla klientów korzystających z subskrypcji) jest instalowana nowa biblioteka Content Center dla komponentów IDF.
- Zredaguj i opublikuj części do nowej biblioteki Content Center komponentów IDF, używając nowego polecenia Zarządzanie
Redagowanie
Komponent IDF.
- Podczas importowania/otwierania pliku IDF wszystkie komponenty z biblioteki Content Center komponentów IDF są automatycznie ponownie używane w importowanych danych.
Nowe opcje i proces roboczy związane z importem IDF
- Domyślnie wszystkie komponenty w bibliotece Content Center komponentów IDF będą ponownie używane podczas importowania/otwierania pliku IDF. Aby tworzyć nowe części w przypadku komponentów IDF, odznacz nowe pole wyboru Użyj ponownie komponentów w bibliotece Content Center.
- Otwórz nowe okno dialogowe Ustawienia filtru. Za jego pomocą można łatwo ustawiać filtry, aby w eksportowanym pliku znalazły się tylko określone wartości:
- Otwory nieplaterowane — filtrowanie według średnicy.
- Otwory platerowane — filtrowanie według średnicy.
- Komponenty — filtrowanie według wysokości.
- Kontury — filtrowanie według typu.
- Obszary wykluczone
- Wycięcia płytki
- Łatwe lokalizowanie części dodawanych do biblioteki: Kliknij nowy przycisk Sprawdź
, aby zidentyfikować wszystkie komponenty, które nie znajdują się jeszcze w bibliotece Content Center. W nowym oknie dialogowym Nie znaleziono komponentów wybierz polecenie Kopiuj do schowka, aby skopiować nazwy plików. Można w ten sposób łatwo zidentyfikować części do opublikowania.
Aby dodać te części do biblioteki Content Center komponentów IDF, otwórz każdą część i użyj polecenia Zarządzanie
Redagowanie
Komponent IDF w celu opublikowania jej do nowej biblioteki Content Center komponentów IDF.
Rozszerzona obsługa przekształcania w przypadku komponentów IDF
Następujące komponenty płytki są obecnie rozpoznawane w programie Inventor:
- Kontur płytki
- Wycięcia płytki
- Otwory nieplaterowane
- Otwory platerowane
- Obszary wykluczone
- Komponenty
Opracowywanie inżynierskie koncepcji
Dodatek Autodesk ForceEffect został dodany do grupy dodatków modelowania części i zespołu zespołów.
Dodatek ForceEffect służy do tworzenia schematów bryły swobodnej w celu symulowania wariantów projektu w fazie koncepcyjnej, ułatwiając określanie ich wykonalności.
- Tworzenie połączeń (spawanych, sworzniowych)
- Przerywanie elementów w połączeniach
- Tworzenie podpór (stałych, nieruchomych, przesuwnych)
- Tworzenie obciążeń (znanych, nieznanych, o zmiennym rozłożeniu) i momentów
- Dodawanie wag do poszczególnych elementów
- Obliczanie sił i momentów reakcji dla stanów równowagi i systemów nadmiernie powiązanych
- Przełączanie sił w celu pokazania składowych wektorów sił
- Tworzenie raportów z rysunkiem, wynikami, wszystkimi równaniami

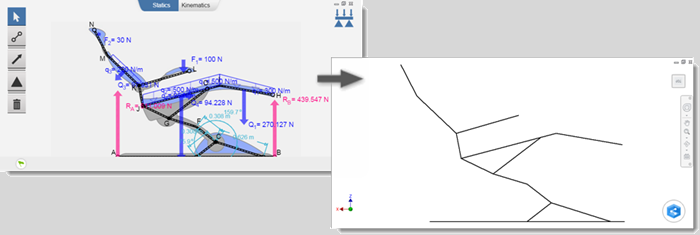

Po zakończeniu pracy nad projektem można go otworzyć jako szkic szkieletu programu Inventor.
Aby uzyskać więcej informacji, zobacz temat Informacje o dodatku ForceEffect
- Uruchom plik części lub zespołu programu Inventor.
- Kliknij kartę Dodatki, a następnie wybierz polecenie Nowy w panelu ForceEffect.
- Kliknij pozycję Przykłady w panelu Pomoc, aby wyświetlić dołączone pliki przykładowe i pracować z nimi.
