Ćwiczenie 1: Tworzenie mapy

Rozpocznij od utworzenia mapy i dołączenia pliku definicji klasy obiektu MyDefinition.xml oraz rysunków źródłowych.

Uwaga: W tym ćwiczeniu używany jest plik definicji klasy obiektu MyDefinition.xml, który został utworzony w sekcji Ćwiczenie 1: Tworzenie pliku definicji klasy obiektu oraz rysunki źródłowe używane w sekcji Lekcja 3: Klasyfikacja obiektów.

Aby utworzyć mapę, która zawiera zdefiniowane klasy obiektów

1. W programie AutoCAD Map 3D utwórz mapę. Kliknij opcję NowyRysunek. Wybierz szablon map2d.dwt i kliknij przycisk Otwórz.

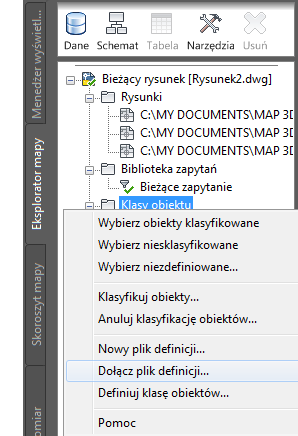

2. Dołącz plik definicji obiektów, klikając prawym przyciskiem myszy opcję Klasy obiektów na karcie Eksplorator mapy, która należy do okna zadań, i klikając opcję Dołącz plik definicji.


   Dołącz plik definicji MyDefinition.xml.

3. Wybierz utworzony plik definicji MyDefinition.xml i kliknij przycisk Otwórz.
4. Na karcie Eksplorator mapy w obszarze Okno zadań kliknij opcje DaneDołącz rysunki źródłowe.


   Dołącz rysunki zawierające obiekty sklasyfikowane.

5. Przejdź do folderu, w którym zapisano dane przykładów. Przytrzymując klawisz Shift klikaj następujące rysunki, a następnie kliknij opcję Dodaj:
   • Classify_Signals.dwg
   • Classify_Roads.dwg
   • Classify_Parcels.dwg

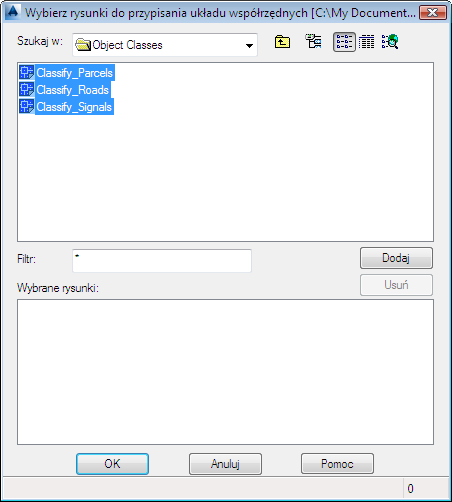

   Wybierz wszystkie trzy pliki rysunków.

6. Kliknij przycisk OK.
   Uwaga:

   Podczas pracy z pozostałą częścią ćwiczenia może pojawić się przypomnienie. Przypomnienie ostrzega o tym, że skojarzenie między obiektami, których dotyczy zapytanie w bieżącym rysunku i w rysunkach dołączonych, nie zostało zachowane, ponieważ plik bieżącego rysunku został zamknięty. Ten komunikat stanowi przypomnienie o zapisaniu wprowadzonych zmian w oryginalnym pliku rysunku. Przypomnienie można bezpiecznie ignorować.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Przypisywanie układu współrzędnych.
