Ćwiczenie 1: Analiza oryginalnych warstw rysunku

Utworzysz plik SDF ze schematem, którego klasy elementów odzwierciedlają strukturę warstwy w pliku rysunku. Wykonasz analizę oryginalnych warstw rysunku, aby sprawdzić, czy wynikowy plik SDF ma prawidłową strukturę.

Analiza warstw rysunku

1. Jeśli jeszcze nie wykonano kopii plików przykładów, należy skopiować te pliki do ćwiczenia do katalogu na dysku twardym. Zobacz sekcję Przygotowanie do korzystania z ćwiczeń.
2. Uruchom program AutoCAD Map 3D.
3. Kliknij OtwórzRysunek. Otwórz przykładową mapę o nazwie DWGMap.dwg.

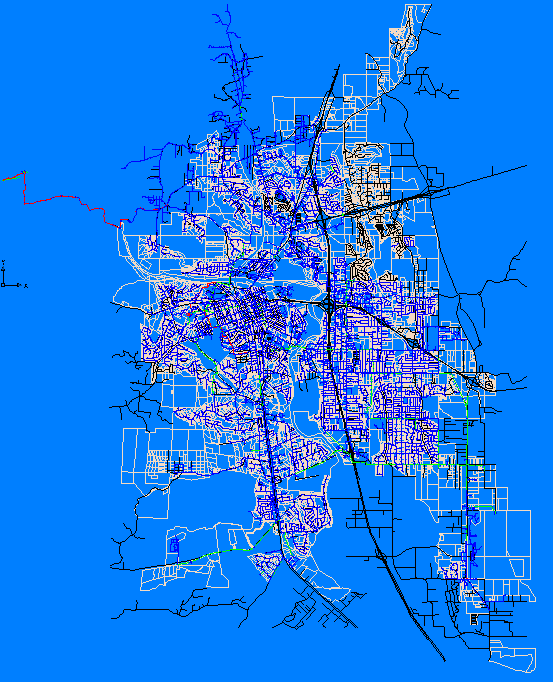

   Rysunek DWGMap.dwg zawiera wiele warstw rysunku.

4. Kliknij kartę Narzędzia głównepanel Warstwy w programie AutoCADWłaściwości warstwy. Sprawdź informacje o warstwie na rysunku.

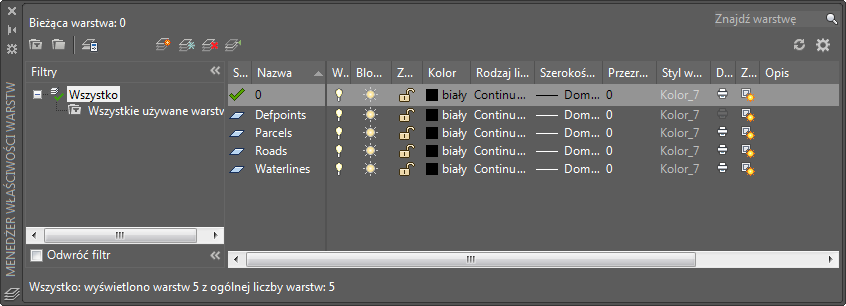

   Warstwy na rysunku zostały przedstawione wraz z ich właściwościami.

Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Analiza danych opisowych
